Корпуса серии HD
Корпуса под выключатели, клеммные коробки, распределительные и системные шкафы, компактные панели, настенные теплообменники серии Hygienic Design
Гигиенические стандарты для высокой производительности и надежности
«Риттал – Система». означает продуманные системные решения для гигиеничного производства в пищевой промышленности. В частности, в открытых процессах, где устойчивость уплотнения к моющим и дезинфицирующим средствам имеет решающее значение, жизненно важно, чтобы производственное предприятие было оснащено оптимизированными корпусами, клеммными коробками и командными панелями.
Дополнительная чистота гарантирована!
Клеммные коробки, корпуса переключателей и компактные корпуса в гигиеническом дизайне (HD) являются ключевыми элементами при проектировании открытых процессов в пищевой промышленности и чистых помещений благодаря простоте очистки. Ассортимент дополняют совместимые аксессуары, такие как настенные распорные кронштейны и HD-совместимые кабельные вводы. Если у вас есть особые требования, «Rittal – The System». обязательно будет правильное решение.
Клеммные коробки HD и корпуса переключателей HD Силиконовое уплотнение
- Силиконовое уплотнение без швов по всему периметру;
- Легко заменить;
- Направляет и фиксирует крышку на резьбовых соединениях;
-
Полный наклон клеммных коробок и корпусов выключателей:
- Корпус: 3°,
- Крышка: 10°.
Винтовое крепление
- Невыпадающее;
- С наружным уплотнением;
- Шестигранная форма для идеальной чистоты Внутренний монтаж;
- Шаг монтажных отверстий 6,25 мм для большей гибкости;
- Несущие шины и монтажные пластины клеммной коробки могут быть установлены непосредственно.

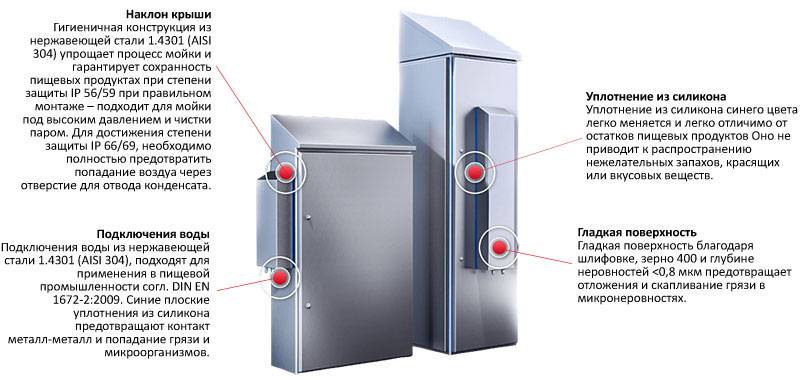

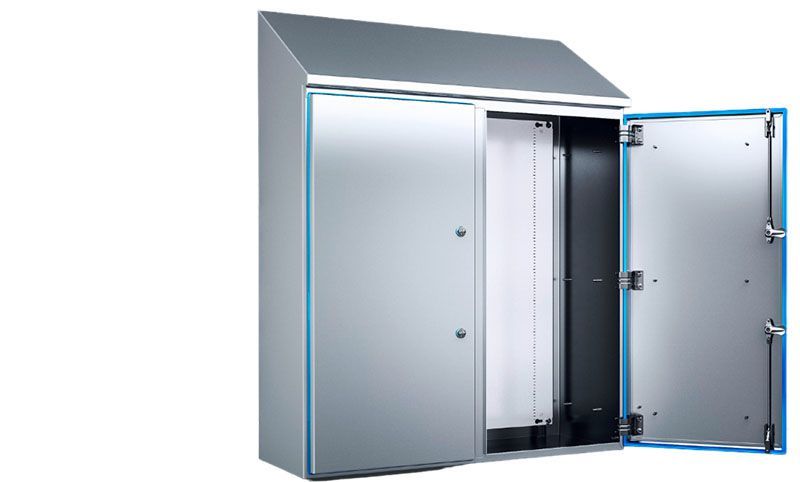

Компактные корпуса HD Петли и уплотнение
- Петли, находящиеся внутри зоны уплотнения, обеспечивают исключительную чистоту конструкции снаружи;
- Прочное внешнее силиконовое уплотнение по всему периметру не имеет швов;
- Установленные уплотнительные рамки легко заменяются;
- Отсутствие внешней полости между корпусом и дверью;
- Уплотнение окрашено в синий цвет, чтобы четко отличить его от пищевых продуктов Замок и вкладыш замка;
- Внешние детали из нержавеющей стали;
- Материал и форма обеспечивают легкую и надежную очистку.
Крыша, наклонная
- Наклон компактных корпусов под углом 30° предотвращает попадание на них предметов;
- Простота осмотра;
- Обеспечивает быстрый слив жидкости.
Документация для - HD, Корпуса Hygienic Design
Изображения - HD, Корпуса Hygienic Design
Доступные для заказа модификации - HD, Корпуса Hygienic Design
| Код заказа | Тип | Габариты (ВхШхГ) | Вес | Монтажная панель | Объем |
| 1302600 | HD Компактный шкаф, | 220x155 mm | 6,6 kg | 162 x 275 mm | 20,976 cm3 |
| 1306600 | HD Компактный шкаф, | 390x210 mm | 14,7 kg | 334 x 355 mm | 55,072 cm3 |
| 1307600 | HD Компактный шкаф, | 510x210 mm | 19,7 kg | 449 x 470 mm | 83,229 cm3 |
| 1308600 | HD Компактный шкаф, | 390x210 mm | 17,9 kg | 334 x 570 mm | 75,44 cm3 |
| 1310600 | HD Компактный шкаф, | 610x210 mm | 27,4 kg | 549 x 570 mm | 117,996 cm3 |
| 1314600 | Гигиенический шкаф HD | 810x210 mm | 25,5 kg | 739 x 355 mm | 132,184 cm3 |
| 1315600 | Гигиенический шкаф HD | 810x300 mm | 39 kg | 749 x 570 mm | 234,192 cm3 |
| 1316600 | HD Компактный шкаф, | 810x300 mm | 60,1 kg | 739 x 955 mm | 339,636 cm3 |
| 1317600 | HD Компактный шкаф, | 810x300 mm | 71 kg | 740 x 1155 mm | 414,335 cm3 |
| 1318600 | Гигиенический шкаф HD | 1010x400 mm | – | 945 x 975 mm | – |
| 1319600 | Гигиенический шкаф HD | 1010x400 mm | – | 945 x 1175 mm | – |
| 1320600 | HD Компактный шкаф, | 610x300 mm | 21,7 kg | 549 x 355 mm | 125,938 cm3 |
| 1670600 | HD Клеммная коробка | 150x150x80 mm | 1,7 kg | – | 6,458 cm3 |
| 1671600 | HD Клеммная коробка | 150x150x120 mm | 2,2 kg | – | 4,536 cm3 |
| 1672600 | HD Клеммная коробка | 200x200x120 mm | 3 kg | – | 8,004 cm3 |
| 1674600 | HD Клеммная коробка | 300x200x120 mm | 4 kg | – | 11,703 cm3 |
| 1675600 | HD Клеммная коробка | 400x200x120 mm | 5 kg | – | 15,138 cm3 |
| 1676600 | HD Клеммная коробка | 400x300x120 mm | 5,9 kg | – | 21,635 cm3 |
| 1681600 | Корпус переключателя HD | 122x122x90 mm | 0,98 kg | – | – |
| 1682600 | Корпус переключателя HD | 122x182x90 mm | 1,3 kg | – | – |
| 1683600 | Корпус переключателя HD | 122x242x90 mm | 1,62 kg | – | – |
| 1684600 | Корпус переключателя HD | 122x302x90 mm | 1,98 kg | – | – |
| 1686600 | Корпус переключателя HD | 182x242x90 mm | 2,12 kg | – | – |
| 3214700 | Воздушно-водяные теплообменники настенные | 220x526x100 mm | 6 kg | – | – |
| 3215700 | Воздушно-водяные теплообменники настенные | 215x982x100 mm | 14 kg | – | – |
| 4000062 | Командная панель HD | 810x848x266 mm | 33,2 kg | – | – |
| 4000064 | Корпус принтера HD | 810x888x496 mm | 54,2 kg | – | – |
| 4000075 | Корпус огнетушителя HD | 390x1010x300 mm | 22 kg | – | – |
| 4000115 | HD Системный шкаф | 2133/1842x1200x500 mm | – | 1099x1696 mm | – |
| 4000126 | HD Системный шкаф | 2393/2042x1200x600 mm | – | 1099x1896 mm | – |
| 4000285 | Системный шкаф HD | 1200x1800x500 mm | 177 kg | 1099 x 1696 mm | – |
| 4000615 | HD Системный шкаф | 2133/1842x600x500 mm | – | 499x1696 mm | – |
| 4000626 | HD Системный шкаф | 2393/2042x600x600 mm | – | 499x1896 mm | – |
| 4000685 | Системный шкаф HD | 600x1800x500 mm | 89 kg | 499 x 1696 mm | – |
| 4000815 | HD Системный шкаф | 2133/1842x800x500 mm | – | 699x1696 mm | – |
| 4000826 | HD Системный шкаф | 2393/2042x800x600 mm | – | 699x1896 mm | – |
| 4000885 | Системный шкаф HD | 800x1800x500 | 108 kg | 699 x 1696 mm | – |
