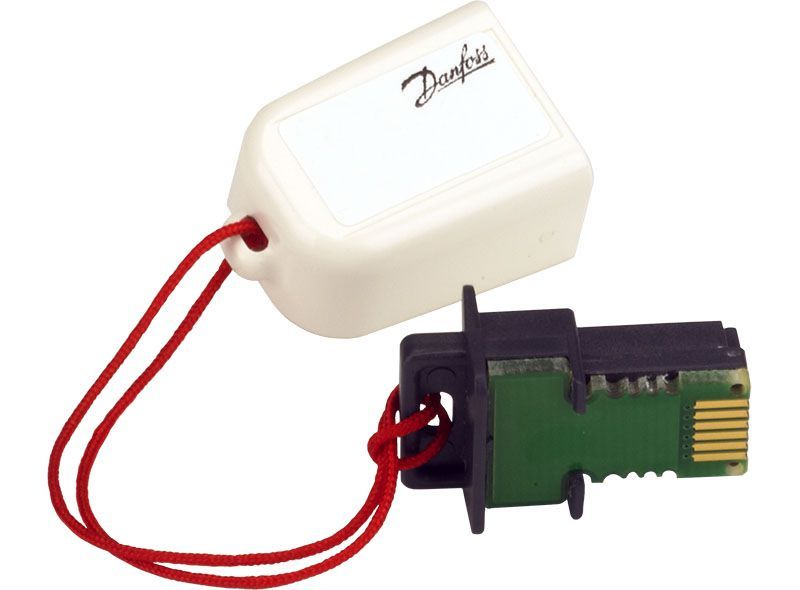

ECL, Ключи к электронным регуляторов

ECL ключи к электронным регуляторов: ECL Comfort 210 и ECL Comfort 310

Ключ ECL A214

• Регулировка температуры (нагрев/охлаждение) вентиляционных систем. Регулирование температуры в воздуховоде/помещения. Ограничение температуры в обратном трубопроводе. Ограничения расхода/мощности. Защита от пожара и замерзания, а также функция подачи аварийных сигналов.
• Ключ с программами работы A214 содержит программы работы, которые при работе с электронным регулятором ECL Comfort 310 предназначены для расширения функциональных возможностей (управление роторным теплообменником).
• Ключ с программами работы A214 содержит программы работы, которые при работе с электронным регулятором ECL Comfort 296/310 предназначены для расширения функциональных возможностей (M-bus и портал ECL).

Ключ ECL A217

• Усовершенствованное регулирования температуры контура горячего водоснабжения (ГВС) в системе с накопительным баком и без него. Управление циркуляционным насосом. Ограничение температуры в обратном трубопроводе. Защита от замерзания и функция подачи аварийных сигналов.
• Ключ с программами работы A217 содержит программы работы, которые при работе с электронным регулятором ECL Comfort 296/310 предназначены для расширения функциональных возможностей (M-bus и портал ECL).

Ключ ECL A230

• (A230.1) Регулировка температуры в подающем трубопроводе с погодной компенсацией для систем отопления. Управление циркуляционным насосом. Регулирование температуры воздуха помещения и плавное ограничение температуры в обратном трубопроводе. Ограничения расхода/мощности. Компенсация влияния ветра, защита от замерзания и функция подачи аварийных сигналов.
• (A230.2) Регулировка температуры в подающем трубопроводе для систем охлаждения. Компенсация относительно температуры наружного воздуха и помещения. Ограничение температуры в обратном трубопроводе.
• (A230.3) Система отопления с дополнительной компенсацией влияния ветра и защитой от конденсации в зданиях с высоким уровнем влажности.
• (A230.4) Система отопления. Дополнительный монитринг давления, а также температуры горячей и холодной воды.
• Ключ с программой работы A230 работает в электронном регуляторе ECL Comfort 296/310 для расширения функциональных возможностей (M-bus и портал ECL).
• Ключ с программой работы A230 работает в регуляторе ECL Comfort 310 (включая ECA 32) для управления приводом с регулируемым напряжением 0-10 В (аналоговый сигнал управления).

Ключ ECL A231

• Регулировка температуры в подающем трубопроводе с погодной компенсацией для систем отопления. Управление циркуляционным насосом и насосом подпитки в системе с двумя насосами. Плавное ограничение температуры в обратном трубопроводе. Защита от замерзания и функция подачи аварийных сигналов.
• Ключ с программами работы A231 содержит программы работы, которые при работе с электронным регулятором ECL Comfort 310 предназначены для расширения функциональных возможностей (2 насоса для подпитки).
• Ключ с программами работы A231 содержит программы работы, которые при работе с электронным регулятором ECL Comfort 296/310 предназначены для расширения функциональных возможностей (M-bus и портал ECL).

Ключ ECL A232

• Регулировка температуры расходы по погодной компенсацией контуров отопления/охлаждения. Автоматическое переключение между режимами отопления и охлаждения. Управление циркуляционным насосом. Компенсация температуры точки росы (только в режиме охлаждения) и поверхности.
• Ключ с программами работы A232 содержит программы работы, которые при работе с электронным регулятором ECL Comfort 310 предназначены для расширения функциональных возможностей (ограничение температуры в обратном трубопроводе и отдельная регулировка контуров отопления и охлаждения).
• Ключ с программами работы A232 содержит программы работы, которые при работе с электронным регулятором ECL Comfort 296/310 предназначены для расширения функциональных возможностей (M-bus и портал ECL).

Ключ ECL A237

• Регулировка температуры в подающем трубопроводе с погодной компенсацией для систем отопления. Управление циркуляционным насосом. Регулирование температуры воздуха помещения и плавное ограничение температуры в обратном трубопроводе. Ограничения расхода/мощности. Регулирование температуры контура ГВС с присоединением к вторичного контура с системой подпитки с накопительным баком или накопительным баком с внешним теплообменником. Опциональное регулирования включения/выключения контура ГВС с прямым соединением с накопительным баком с внешним теплообменником. Регулирование циркуляционного насоса ГВС. Защита от замерзания и функция подачи аварийных сигналов.
• Ключ с программами работы A237 содержит программы работы, которые при работе с электронным регулятором ECL Comfort 296/310 предназначены для расширения функциональных возможностей (M-bus и портал ECL).

Ключ ECL A260

• Погодозависимое регулирования температуры теплоносителя в системах нагрева. Управление циркуляционным насосом, регулирование комнатной температуры и скользящее ограничения температуры обратного теплоносителя в обоих независимых контурах нагрева. Ограничения расхода / мощности, защита от замерзания и функция аварийной сигнализации.
• Ключ A260 содержит программы работы, которые при использовании с ECL Comfort 296/310, расширяющих функциональные возможности (например, добавляется возможность использования протокола M-bus).

Ключ ECL A266

• Погодозависимое регулирования температуры теплоносителя в системах нагрева. Управление циркуляционным насосом, регулирование комнатной температуры и скользящее ограничения температуры обратного теплоносителя.
• Регулирование температуры в контуре ГВС с циркуляцией ГВС. Ограничение температуры обратного теплоносителя, скользящий приоритет ГВС, защита от замерзания и функция аварийной сигнализации. Дополнительно контроль нагрева ГВС на основе потребности в ГВС.
• Ключ A266 содержит программы работы, которые при использовании с ECL Comfort 310, расширяющих функциональные возможности (например, добавляется возможность использования протокола M-bus).
• Ключ с программой работы A266 работает в регуляторе ECL Comfort 310, включая ЕСА 32, с сигналом управлением приводом 0-10 В для регулирующих клапанов; исключения: A266.2, контур ГВС

Ключ ECL A275

• Погодозависимое регулирования температуры теплоносителя в системах отопления с одноступенчатой ​​котлом. Один прямой контур нагрева и один смесительный контур. Управление циркуляционными насосами, регулирования комнатной температуры и скользящее ограничения температуры обратного теплоносителя.
• Регулировка температуры бака-аккумулятора ГВС с внутренним теплообменником. Защита от замерзания и функция аварийной сигнализации.
• Ключ A275 содержит программы работы, которые при использовании с ECL Comfort 310, расширяющих функциональные возможности (например, добавляется возможность обеспечения поддержки многоступенчатых котлов).
• Ключ с программой работы A375 (подтипы A375.4 и A375.5) работает в регуляторе ECL Comfort 310, включая ECA 32, с сигналом управления приводом напряжением 0-10 В для регулирования температуры котла. 1 трехпозиционный, 4 двухпозиционные

Ключ ECL A319

• Погодозависимое регулирования температуры теплоносителя в контуре отопления или комбинированных контурах отопления / ГВС на основе расширенного регулирования температуры бака-аккумулятора. Скорость работы насоса загрузки регулируется на основе сигнала 0-10 В или ШИМ (широтно-импульсной модуляции). Предотвращение опорожнению бака-аккумулятора обеспечивается в соответствии с встроенной логики. Перепад давления поддерживается с помощью циркуляционного насоса с регулируемой скоростью (на основе сигнала управления 0-10 В или ШИМ) .Додатково - скользящее ограничения температуры обратного теплоносителя. Релейные выходы для обеспечения потребностей в нагреве бака-аккумулятора; сигнал переключения для удаленной установки необходимой температуры теплоносителя. Функции сигнализации, связанные с температурой теплоносителя и бака-аккумулятора.

Ключ ECL A333

• Погодозависимое регулирования температуры теплоносителя в системе нагрева. Включение и выключение циркуляционных насосов (1 или 2), управления их скоростью и скользящее ограничения температуры обратного теплоносителя. Ограничения расхода / мощности. Защита от замерзания и функция аварийной сигнализации. Включение и выключение насосов подпитки (1 или 2) и управления их скоростью. Управление баком-аккумулятором подпитки. Функция уменьшения давления. Мониторинг температуры и давления. Защита от замерзания и функция аварийной сигнализации.

Ключ ECL A361

• Погодозависимое регулирования температуры теплоносителя в двух контурах нагрева. Регулирование температуры теплоносителя, зависит от температуры подачи. Управление работой двух циркуляционных насосов. Скользящее ограничения температуры обратного теплоносителя. Ограничения расхода / мощности. Функция подпитки. Защита от замерзания и функция аварийной сигнализации.

Ключ ECL A362

• Погодозависимое регулирования температуры теплоносителя в контуре отопления или комбинированных контурах отопления / ГВС, на основе расширенного каскадного регулирования 2 теплообменников (HEX). Учитываются характеристики регулирующего клапана и расход в контуре HEX, не используется, можно остановить. Дополнительно - скользящее ограничения температуры обратного теплоносителя. Можно установить запланировано переключения для инверсионных каскадов (HEX-1 - HEX-2 и HEX-2 - HEX-1). Доступные сигналы переключения для пуска HEX-1 и HEX-2. Можно использовать сигнал на основе протокола M-Bus для ограничения расхода/ергии. До 6 теплообменников могут быть регулируемые в каскадном режиме с помощью 1, 2 или 3 регуляторов ECL Comfort 310, каждый из которых оснащен ключом с программой работы A362; регуляторы ECL соединены между собой с помощью шины ECL 485 Bus. функции сигналиац ии, связанные с расходом и температурой теплоносителя. 2 x 3-позиционные, 2 x 0-10 В, 3 x 2-позиционные
• Погодозависимое регулирования температуры теплоносителя в двух контурах нагревания. Управление циркуляционным насосом. Регулировка температуры и скользящее ограничения температуры обратного теплоносителя. Ограничения расхода/мощности.

Ключ ECL A367

• Регулировка температуры в вторично подключенном контуре ГВС с системой загрузки бака-аккумулятора или с баком-аккумулятором с внутренним теплообменником. Дополнительно - контроль включения / выключения контура ГВС с первично подключенным к сети баком-аккумулятором с внутренним теплообменником. Управление циркуляционным насосом ГВС. Защита от замерзания и функция аварийной сигнализации.

Ключ ECL A368

• Погодозависимое регулирования температуры теплоносителя в контуре нагрева. Регулирование температуры теплоносителя, зависит от температуры подачи. Управление работой двух циркуляционных насосов. Скользящее ограничения температуры обратного теплоносителя. Ограничения расхода / мощности. Ограничения расхода / мощности и функция подпитки.
• Регулирование температуры в контуре ГВС с циркуляцией ГВС, ограничение температуры обратного теплоносителя, скользящий приоритет ГВС. Защита от замерзания и функция аварийной сигнализации.

Ключ ECL A376

• Погодозависимое регулирования температуры теплоносителя в двух контурах нагрева. Управление циркуляционным насосом. Регулировка температуры и скользящее ограничения температуры обратного теплоносителя. Ограничения расхода / мощности.
• Регулирование температуры в контуре ГВС с циркуляцией ГВС, ограничение температуры обратного теплоносителя, скользящий приоритет ГВС. Дополнительно контроль нагрева ГВС на основе потребности в ГВС. Защита от замерзания и функция аварийной сигнализации.

Ключ ECL A377

• Погодозависимое регулирования температуры теплоносителя в двух контурах нагрева. Управление циркуляционным насосом. Регулировка температуры и скользящее ограничения температуры обратного теплоносителя. Ограничения расхода / мощности.
• Регулирование температуры в контуре ГВС с системой загрузки бака-аккумулятора или с баком-аккумулятором с внутренним теплообменником. Управление циркуляционным насосом ГВС. Дополнительно регулирования температуры нагрева ГВС. Защита от замерзания и функция аварийной сигнализации.

Ключ ECL A390

• Погодозависимое регулирования температуры теплоносителя в контурах отопления (до 3). Компенсация комнатной температуры и скользящее ограничения температуры обратного теплоносителя. Контуры отопления работают независимо параллельно или контуры 2 и 3 после контура 1. Регулирование температуры теплоносителя в контурах отопления (до 3). Компенсация температуры воздуха в помещении и ограничения температуры обратного теплоносителя. Контуры охлаждения работают независимо параллельно или контуры 2 и 3 1. Регулирование температуры контура загрузки бака ГВС. Регулировка температуры нагрева ГВС. Ограничение температуры обратного теплоносителя. Возможность приоритета ГВП.Функции сигнализации, связанные с температурой теплоносия.Додаткове управления клапанами с електроповиднею с помощью аналоговых сигналов 0 - 10 В, (только 3 контура отопления).

• Application guide for ECL Comfort controllers Get your job done swiftly Easy selection of your application is the key (Руководство по применению).pdf
