Несущие рычаги серии CP 40, CP 60, CP 120 CP 180


Благодаря системе несущих рычагов Rittal реализуется оптимальное взаимодействие наблюдения и управления — независимо от роста оператора и от того, работает ли он стоя или сидя.


Преимущества:

  • Одна система — 3 комбинируемых сечения;
  • Элегантный дизайн с максимальной функциональностью;
  • Высокая устойчивость при нагрузках до 1800 Н;
  • Возможности универсального комбинирования;
  • Полное, автоматическое выравнивание потенциалов;
  • Простая смена системы в вертикальной части рычага для снижения стоимости и веса;
  • Простой и единый принцип юстировки;
  • Надежная прокладка кабеля со встроенной защитой кабеля и кромок;
  • Подходящие компоненты для практически всех случаев применения;
  • Встроенная настраиваемая система ограничения угла поворота;
  • Открытый несущий профиль для простого доступа для расширения и сервиса;
  • Простой монтаж одним человеком;
  • Простое укорачивание профилей;
  • Крепление без нарезания резьбы на саморезах.

Смена системы


Можно в любое время выполнить смену системы по вертикальной оси на систему на один размер меньше без ущерба для нагрузки.


Одна система — один инжиниринг — один дизайн

  • Простая юстировка;
  • Высокая безопасность благодаря удобной прокладке кабеля и автоматическому выравниванию потенциалов;
  • Диапазон нагрузок до 1800 Н (180 кг);
  • Высокая устойчивость.
Изображения - CP, Системы несущих рычагов

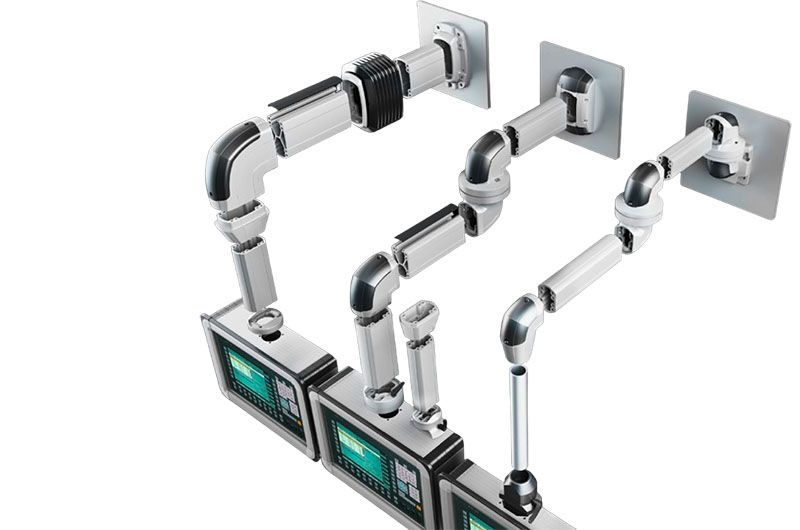

nesushchye-rychagy-seryy-cp-60

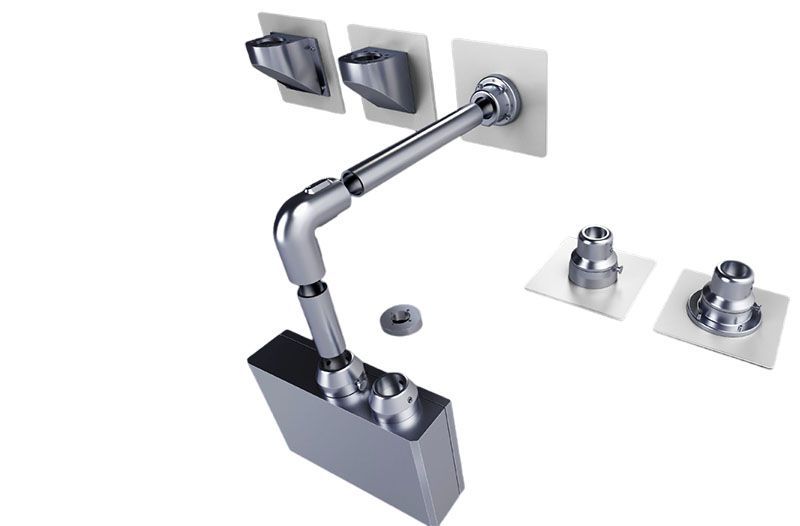

nesushchye-rychagy-seryy-cp-120

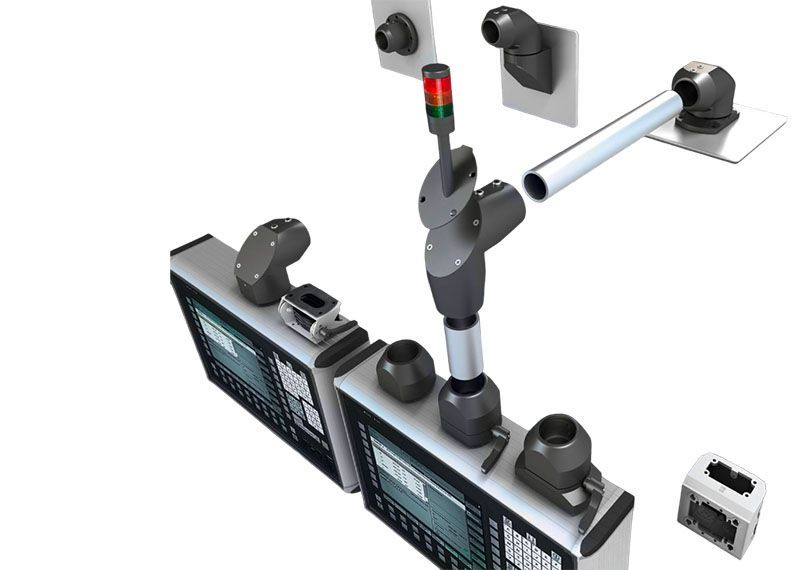

rittal-cp

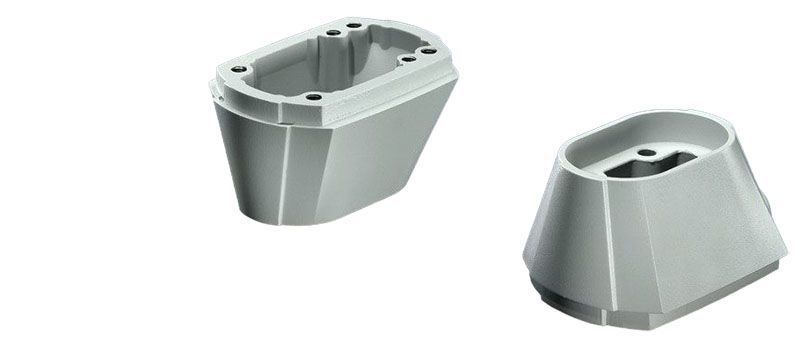

rittal-seryy-cp-40
Доступные для заказа модификации - CP, Системы несущих рычагов
Код заказа Тип Габариты (ВхШхГ) Вес Монтажная панель Объем
6071600 Адаптер CP 120 400x108x400 mm 0,6 kg – –
6206025 Несущий профиль CP 60, цельный 59x85 mm 1,25 kg – 2,065 cm3
6206050 Несущий профиль CP 60, цельный 59x85 mm 2,5 kg – 3,591 cm3
6206100 Несущий профиль CP 60, цельный 59x85 mm 5 kg – 6,916 cm3
6206110 Несущий профиль CP 60, открытый Длина 1000 mm 5,6 kg – 5,562 cm3
6206200 Несущий профиль CP 60, цельный 59x85 mm 10 kg – 14,21 cm3
6206300 Соединитель CP 60, к рычагам Диаметр 130 мм 2,1 kg – 1,42 cm3
6206320 Крепление CP 60, к рычагам Диаметр 130 мм 0,7 kg – 2,138 cm3
6206340 Соединитель CP 60, к рычагам 120x65 mm 1,2 kg – 1,42 cm3
6206350 CP соединитель, к VX, SE – – – 35,991 cm3
6206360 Крепление CP 60, к рычагам – 1 kg – 1,913 cm3
6206380 Уголок-соединитель 90°, CP 60, к рычагам Диаметр 130 мм 1,8 kg – 3,574 cm3
6206400 Адаптер наклона 10°, CP 60/120 – 0,6 kg – 1,395 cm3
6206420 Адаптер наклона 45°, CP 60/120 – 1,2 kg – 3,713 cm3
6206440 Адаптер наклона 10°, CP 60/120 – 0,4 kg – 0,26 cm3
6206460 Адаптер наклона +100°/-60°, CP 60/120 120x65 mm 0,8 kg – 1,839 cm3
6206490 Адаптер к рычагам 120x65 mm 0,7 kg – 1,781 cm3
6206500 Адаптер для Siemens Pro-Panel – 0,3 kg – 0,276 cm3
6206550 Адаптер с наклоном – – – 1,349 cm3
6206600 Уголок 90°, CP 60 – 0,5 kg – 1,853 cm3
6206640 Угловой адаптер 90°, к рычагам CP 60 на CP 40 – 1 kg – 2,457 cm3
6206700 Шарнир надстройки CP 60, горизонтальный отвод 146x158 mm 2,2 kg – 4,608 cm3
6206740 Настенный шарнир CP 60, горизонтальный отвод. – 2,85 kg – 7,2 cm3
6206800 Стена/пол крепления CP 60 – 1,4 kg – 3,416 cm3
6206820 Стена/пол крепления CP 60 – 0,35 kg – 1,02 cm3
6212025 Несущий профиль CP 120, цельный 75x120 mm, Довжина 250 mm 2 kg – 3,96 cm3
6212050 Несущий профиль CP 120, цельный Длина 500 mm 3,9 kg – 7,48 cm3
6212060 CP несущий профиль – – – 58,88 cm3
6212065 Несущий профиль – – – –
6212100 Несущий профиль CP 120, цельный 75x120 mm, Длина 1000 mm 7,8 kg – 15,989 cm3
6212110 Несущий профиль CP 120, открытый 75x120 mm, Длина 1000 mm 9,2 kg – 15,173 cm3
6212120 Несущий профиль CP 120, с регулировкой высоты – 14,2 kg – 48 cm3
6212150 Несущий профиль CP 120, открытый 75x120 mm, Длина 500 mm 4,6 kg – 7,714 cm3
6212200 Несущий профиль CP 120, цельный 75x120 mm, Длина 2000 mm 15,6 kg – 30,368 cm3
6212210 Несущий профиль CP 120, открытый 75x120 mm, Длина 2000 mm 18,4 kg – 32,055 cm3
6212300 Соединитель CP 120, к рычагам Диаметр 130 мм 2 kg – 1,958 cm3
6212320 Крепление CP 120, к рычагам Диаметр 130 мм 0,7 kg – 1,631 cm3
6212380 Уголок-соединитель 90°, CP 120 Диаметр 130 мм 2,1 kg – 5,528 cm3
6212500 Адаптер CP 120/60 120x65 mm Диаметр 130 mm 0,5 kg – 1,472 cm3
6212520 Адаптер CP 120/60, к рычагам Диаметр 130, 180 mm 0,6 kg – 0,891 cm3
6212600 Уголок 90°, CP 120 – 1,1 kg – 3,757 cm3
6212620 Промежуточный шарнир CP 120 – 4,4 kg – 12,412 cm3
6212640 Адаптер к рычагам CP 120/60 – 0,7 kg – 1,347 cm3
6212680 Промежуточный шарнир CP 120 – 4 kg – 8,994 cm3
6212700 Шарнирная надстройка CP 120 – 4,3 kg – 11,825 cm3
6212720 Шарнирная надстройка CP 120 – 3,8 kg – 7,568 cm3
6212740 Настенный шарнир CP 120 – 6,1 kg – 17,566 cm3
6212760 Настенный шарнир CP 120 – 5,5 kg – 12,474 cm3
6212780 Настенный шарнир CP 120 – 8,3 kg – 12,144 cm3
6212800 Стена/пол крепления CP 120 – 2,5 kg – 5,376 cm3
6212820 Стена/пол крепления CP 120 – 0,5 kg – 1,691 cm3
6218050 Несущий профиль CP 180, цельный 90x160 mm 5,2 kg – 12,304 cm3
6218100 Несущий профиль CP 180, цельный 90x160 mm 10,5 kg – 24,381 cm3
6218110 Несущий профиль CP 180, открытый 90x160 mm 11,6 kg – 18,967 cm3
6218150 Несущий профиль CP 180 90x160 mm 5,8 kg – 12,642 cm3
6218200 Несущий профиль CP 180, цельный 90x160 mm 21 kg – 44,126 cm3
6218210 Несущий профиль CP 180, открытый 90x160 mm 23,2 kg – 44,762 cm3
6218300 Соединитель CP 180, к рычагам Диаметр 130 мм 5,3 kg – 3,423 cm3
6218600 Уголок 90°, CP 180 – 3,6 kg – 8,775 cm3
6218620 Промежуточный шарнир CP 180 – 10,3 kg – 12,128 cm3
6218640 Адаптер к рычагам CP 180/120 – 1,5 kg – 3,12 cm3
6218700 Шарнирная надстройка CP 180, горизонтальный отвод – 18 kg – 21,45 cm3
6218740 Настенный шарнир CP 180, горизонтальный отвод – 13 kg – 14,75 cm3
6218820 Стена/пол крепления CP 180 – 5 kg – 4,144 cm3
6501000 Несущий профиль CP 40, цельный Длина 500 mm 2,1 kg – 2,289 cm3
6501050 Соединитель CP 40, к рычагам 90x71 mm 1,1 kg – 0,664 cm3
6501070 Крепление CP 40, к рычагам 90x71 mm 1 kg – 0,56 cm3
6501110 Стена/пол крепления CP 40 – 0,7 kg – 1,406 cm3
6501120 CP уголок-соединитель 90° 90x71 mm 1,6 kg – 1,68 cm3
6501130 Соединитель CP 40, к рычагам 120x65 mm 1,5 kg – 1 cm3
6501140 Уголок 90°, CP 40 – 1,1 kg – 1,948 cm3
6501150 Настенный шарнир CP 40 – 2,2 kg – 3,91 cm3
6501160 Шарнирная надстройка CP 40 – 1,8 kg – 2,16 cm3
6660010 Несущий профиль CP 40, цельный Длина 1000 mm 3,9 kg – 4,221 cm3
6660050 Несущий профиль CP 40, цельный Длина 500 mm 2 kg – 1,263 cm3
6663000 Стена/пол крепления CP 40, нержавеющая сталь. – 1,7 kg – 1,563 cm3
6663400 Стена/пол крепления CP 40 – 1,5 kg – 3,472 cm3
6663500 Стена/пол крепления CP 40 – 3,9 kg – 2,016 cm3
6664000 Соединитель CP 40, нержавеющая сталь. – 1,1 kg – 0,694 cm3
6664100 Адаптер наклона 10°, CP 40, нержавеющая сталь. – 0,7 kg – 0,342 cm3
6664300 Уголок 90°, CP 40, нержавеющая сталь. – 1,3 kg – 1,575 cm3
6664500 Крепление CP 40, нержавеющая сталь. – 1,3 kg – 0,8 cm3
6665000 Настенная консоль CP 40, крепеж сзади, нержавеющая сталь. – 1,5 kg – 2,809 cm3
6665500 Настенная консоль CP 40, крепеж спереди, нержавеющая сталь. – 1,8 kg – 3,465 cm3
