ООО «Валки-Ильменит»

   Расположение: г. Иршанск
Период: 11.04.2015 - 01.10.2015
Цель: Комплекс электромонтажных работ по внедрению
"Комплексное устройство преобразователей частоты низковольтное НКУ ПЧ 0,4кВ/2х630А У1" предназначено для приёма, распределения электрической энергии трёхфазного тока частотой 50 Гц и дальнейшего преобразования в переменную частоту питания с помощью преобразователей частоты Danfoss серии VLT Aqua Drive FC-202 для асинхронных электродвигателей технологического оборудования циркониевого цеха компании ООО "Валки-Ильменит".

НКУ ПЧ прошёл полный комплекс работ по внедрению, от разработки проекта, сборки на производственных площадях компании Югов-Проект, до полного монтажа (кабельные трассы, прокладка кабелей и подключение двигателей) и ввода в промышленную эксплуатацию на объекте Заказчика.

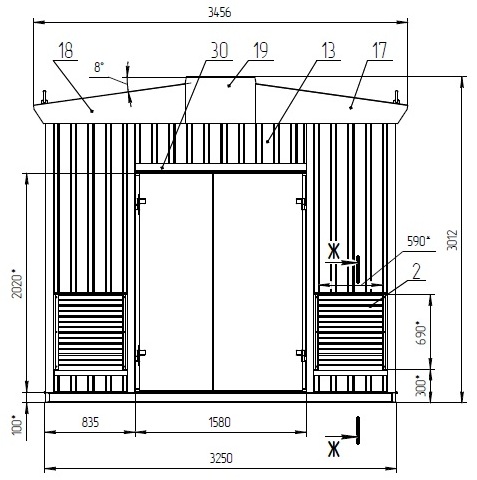

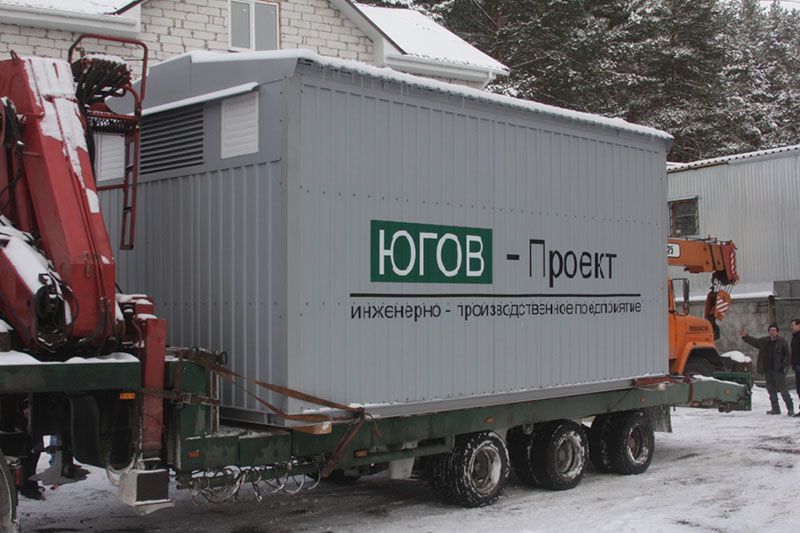

НКУ ПЧ 0,4кВ/2х630А У1 конструктивно разработан в виде модульного переносного здания, контейнерного типа габаритами (ВхШхГ, мм) 3015х5500х3250.

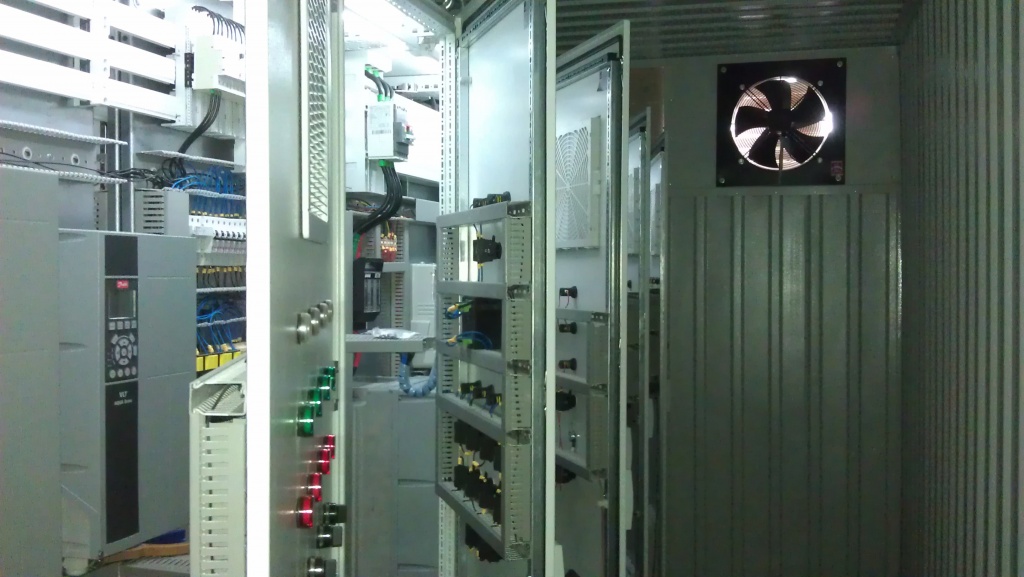

Внутри здания НКУ ПЧ установлен в один ряд шесть ячеек (металлоконструкции серии TS8 Ritall ) двухстороннего обслуживания, наполовину разделена двумя рядами секций сборных шин.

На каждом вводе установлены выдвижные автоматические выключатели 630А с электронными расцепителями, многотарифные счётчики для коммерческого учёта электроэнергии, электронные анализаторы параметров сети.

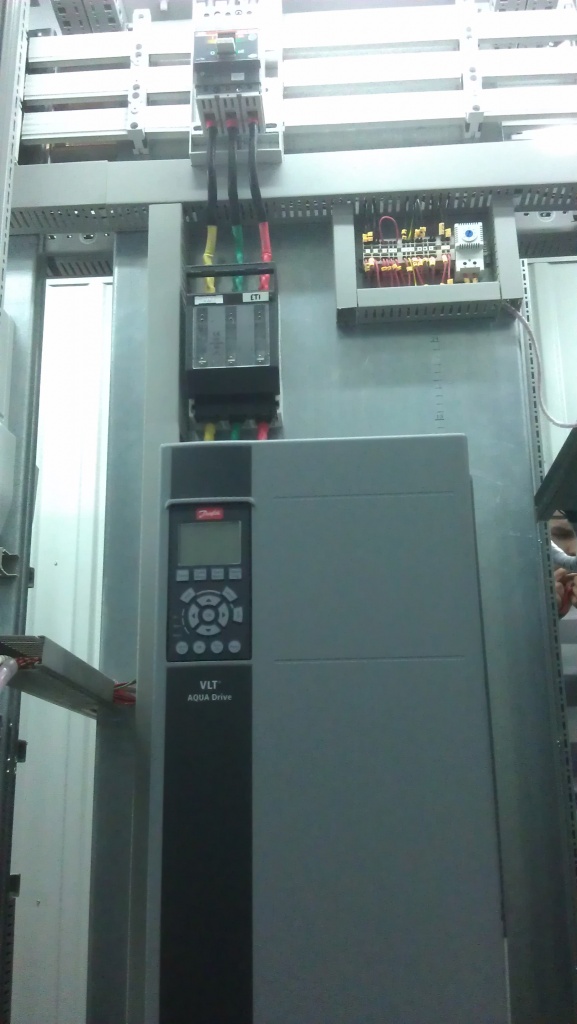

В данном НКУ ПЧ установлены двадцать преобразователей частоты (от 1,5 до 55 кВт) Danfoss серии VLT AquaDrive FC-202 в степени защиты IP 55 суммарной мощность 310,5 кВт.

Объем выполненных работ :

  • Разработка проекта
  • Монтаж кабельной трассы
  • прокладка кабелей
  • подключение двигателей
  • Ввод в эксплуатацию
