СООО «Батькивщина»

   Расположение: пгт. Сребное, Черниговская обл.
Период: 10.05.2019 - 10.09.2021
Цель: Комплексная автоматизация элеватора, установка и подключение зерносушилки BONFANTI

Комплексные электромонтажные работы

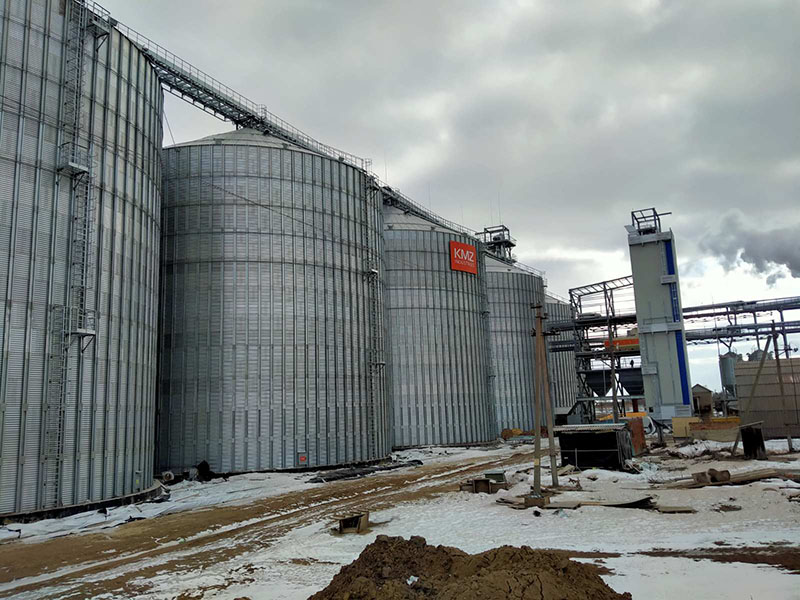

Новое строительство Элеватора расположен в пгт. Серебряный, Черниговская обл. мощностью хранения 129 000 тонн. Это действительно большой и мощный элеваторный комплекс по хранению зерна, поэтому все работы были распределены на 3 очереди
Автоматизация линий подачи сырья позволяет произвести полный контроль всех процессов, начиная от подготовки материала – сушка, погрузка, измельчение, транспортировка, заканчивая выгрузкой и складированием. Спроектированные системы дают возможность оперативного получения всех статистических данных, показывая не только токовые, температурные, вибрационные характеристики, но и дают возможность получать технико-экономические показатели комплекса - сколько произведено за час/смену/сутки, сколько затрачено электроэнергии на тонну и т.д.


Основные возможности и решения систем автоматизации:

  • Регулируемая скорость подачи продукции;
  • Возможность ручного задания скорости прохождения продукции;
  • Обеспечение непрерывного прохождения продукции, реализуемое скоростно-механическим решением;
  • Транспортировка исходной продукции через камеру облучения в помещение с готовой продукцией;
  • Управление кантователем в зоне готовой продукции для переворота коробки с продукцией;
  • Управление роликовыми механизмами и ленточными транспортёрами с контролем состояния объектов управления.


Автоматизируя линию, вы сможете добиваться не только высокого качества конечной продукции, но и:

  • Увеличить объем выпуска;
  • Оптимизировать затраты;
  • Безошибочно выполнять сложные технологические процессы;
  • Исключить человеческий фактор;
  • Минимизировать риск потерь продукта при выполнении технологических операций;
  • Обеспечить безопасность на производстве.

2017-19, 2020-21 года

2017 Монтаж зерносушилки BONFANTI и запуск первой очереди комплекса совместно с шеф-монтажником, 2019 Запуск дополнительного технологического оборудования и первые четыре емкости, 2020-21 запуск 3 очереди в которую входит еще одна зерносушка этой же марки, норийной башни, очистка и еще четыре емкости по хранению зерна

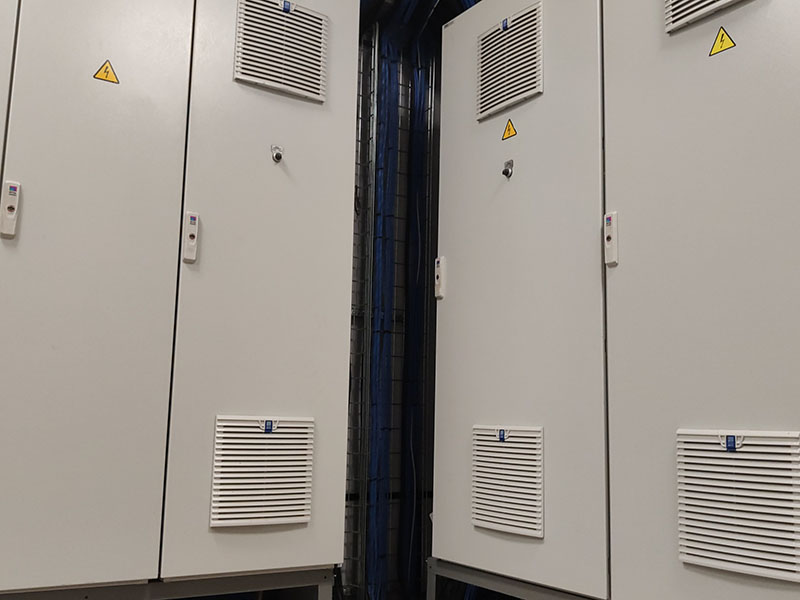

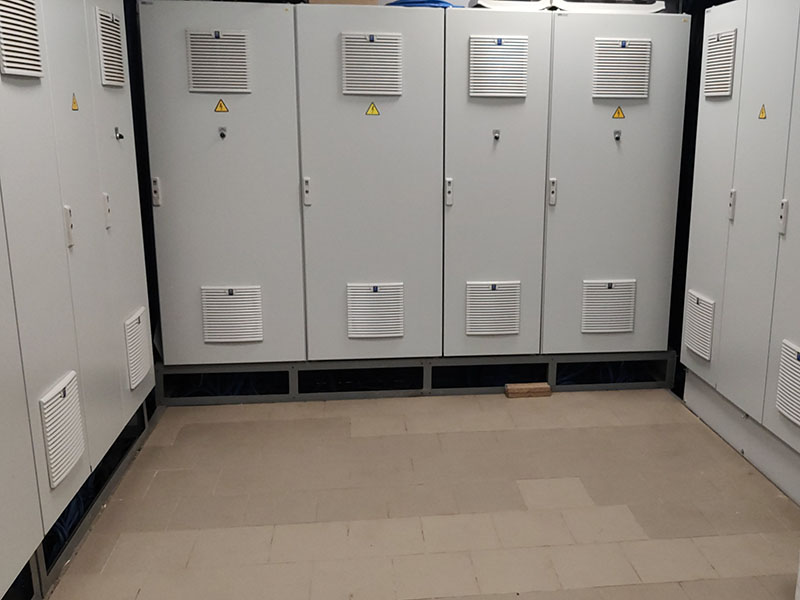

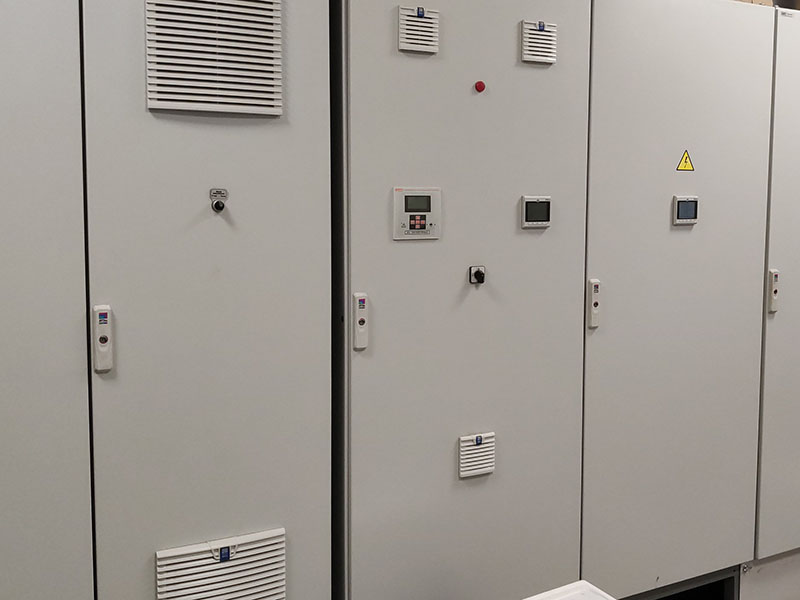

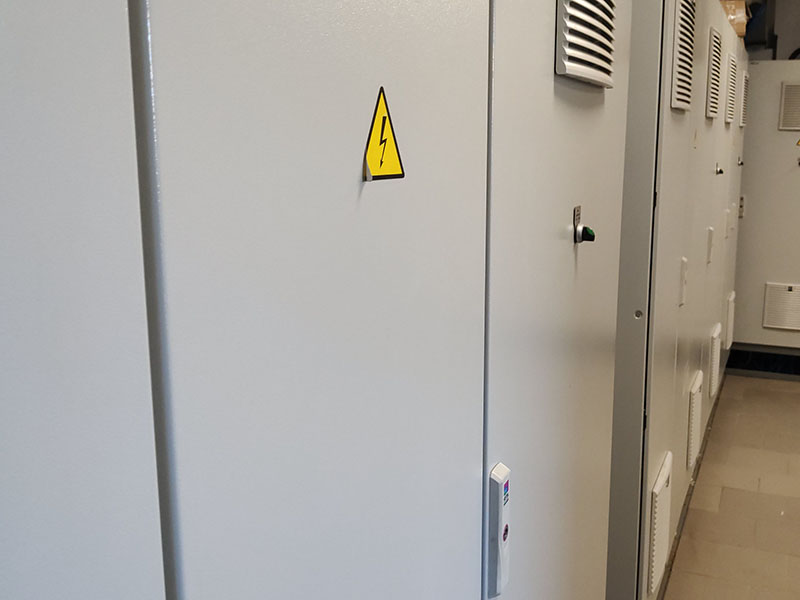

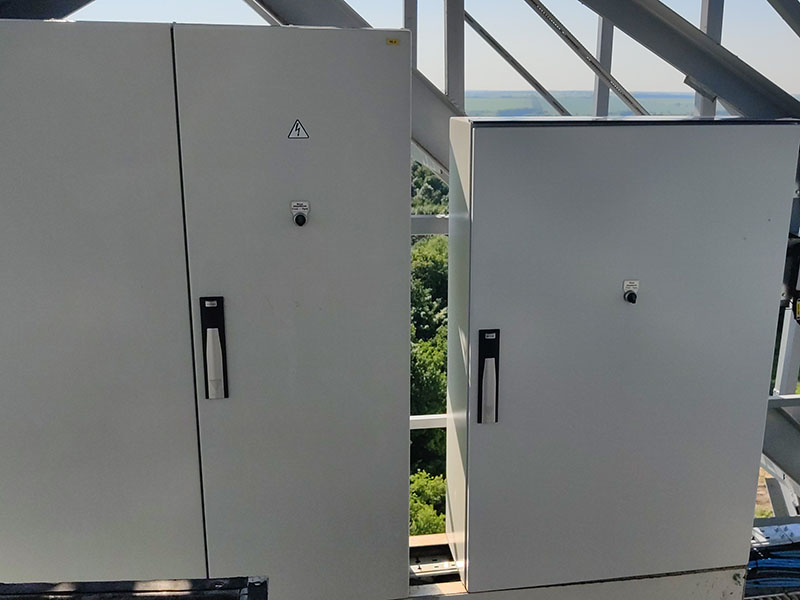

Щиты управления и автоматизации

После согласований и утверждений были разработаны шкафы управления, доставлены и установлены в построенное отдельное здание под эту потребность

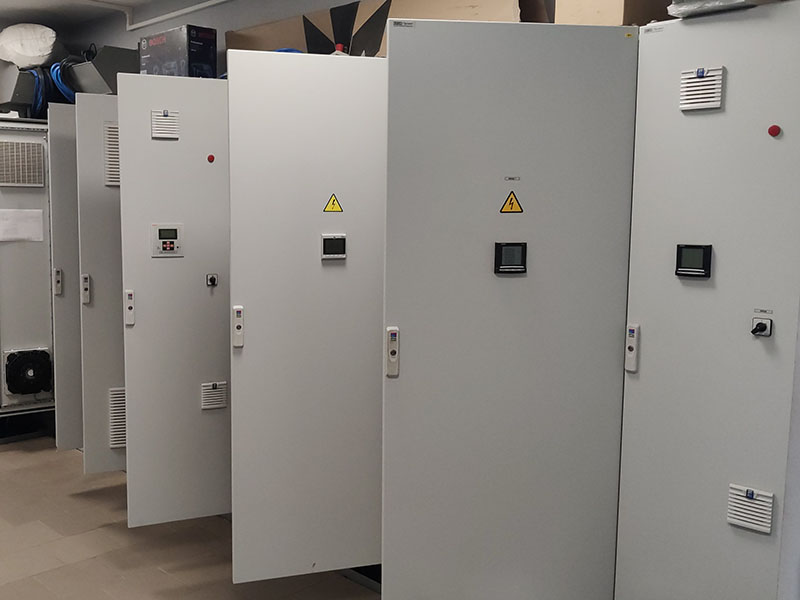

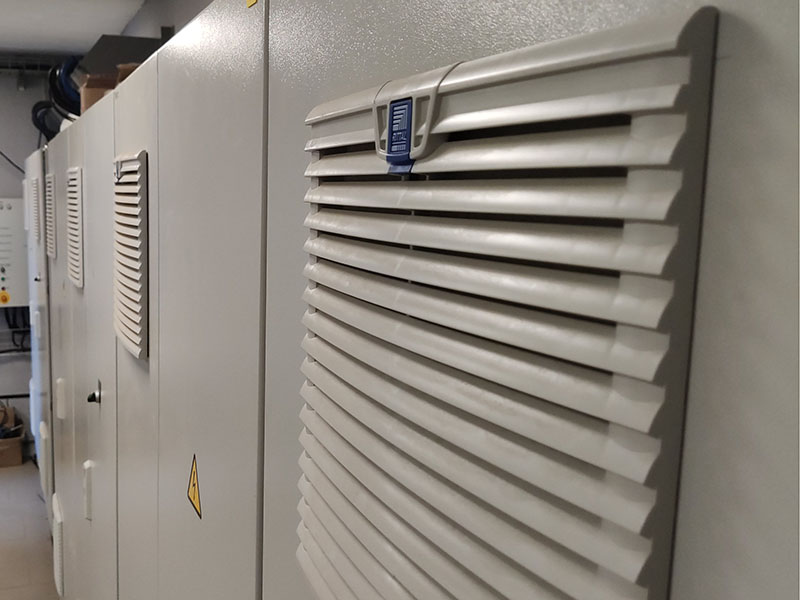

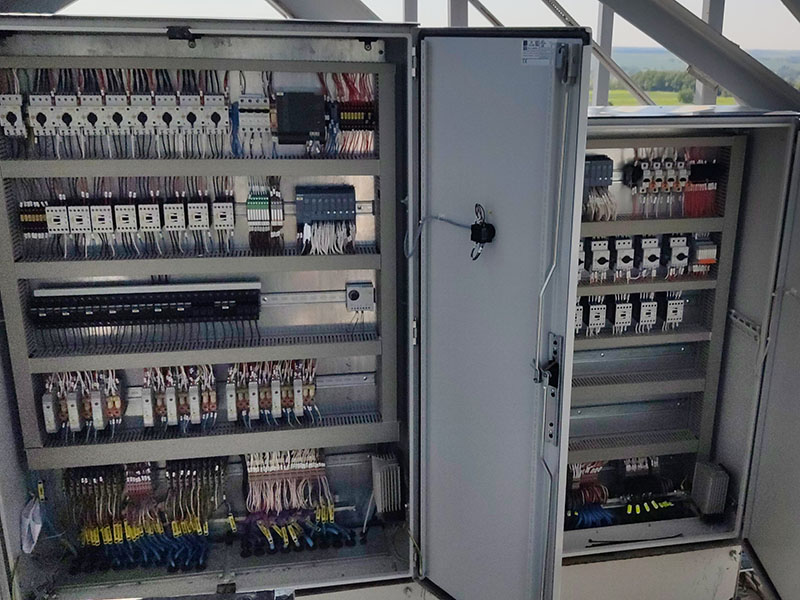

Установленное оборудование в щитах управления и автоматизации

В шкафах установлении частотные преобразователи VLT Automation Drive FC-302, оборудование от ИТОН и Риталл

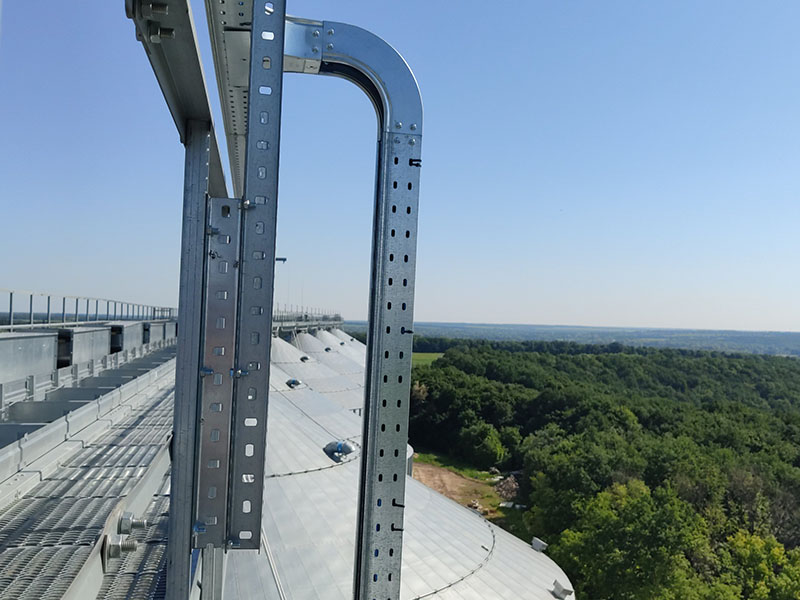

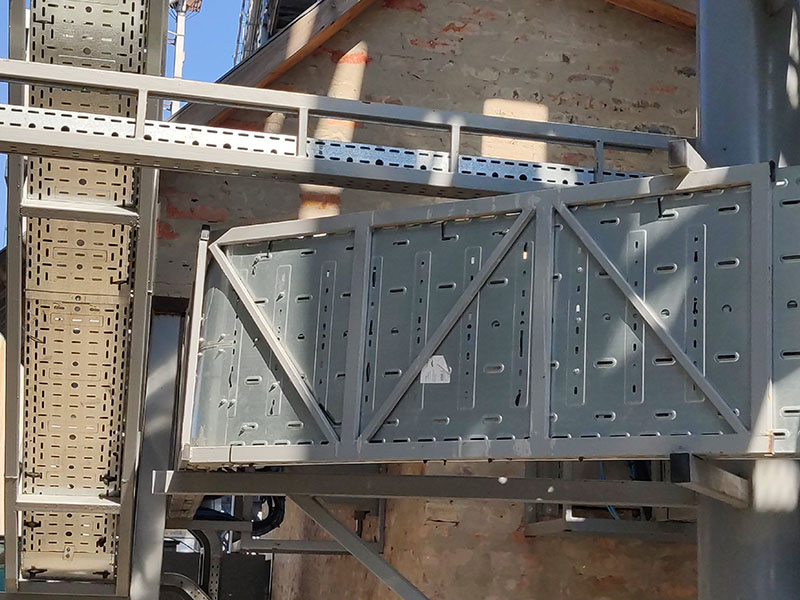

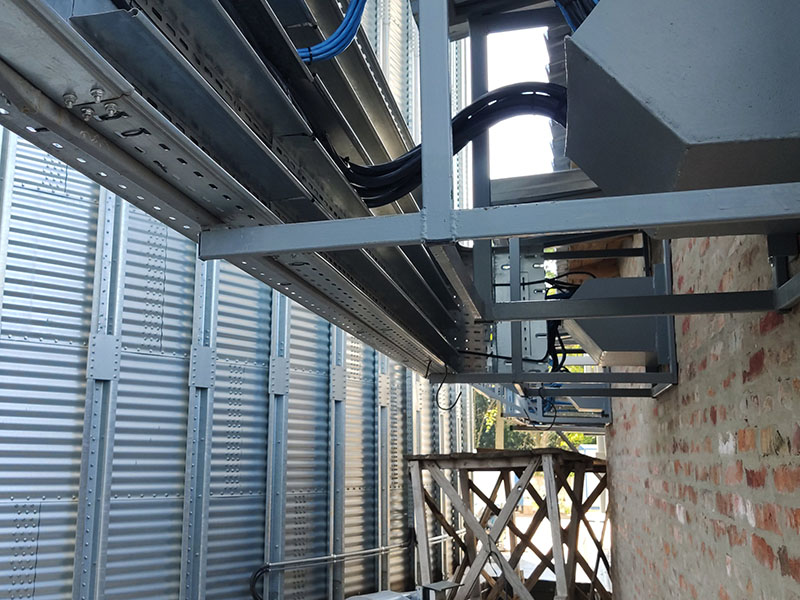

Перфорированные лотки

После начался процесс установления кабельных лотков по всем заданным маршрутам, и подготовка для прокладки кабеля и его подключение. Зафиксировать крипильни планки, сделать изгиб, повороты места для свободного прохода кабельной продукции

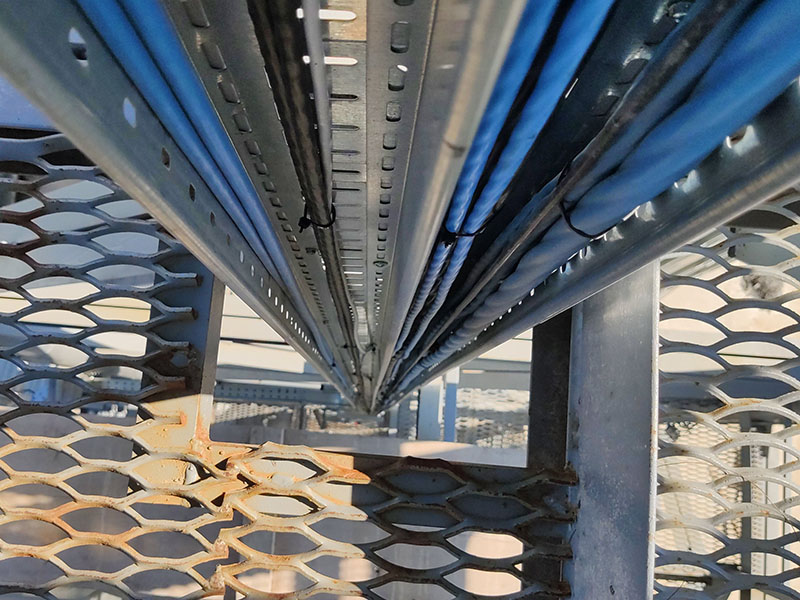

Кабельно-проводниковая продукция

На следующем этапе у нас началось вложения кабелей в лотки, экранированные и силовые, все они становятся на свои места и отделяются друг от друга для более легкого в будущем демонтажа или замене при необходимости. Каждый кабель фиксируется на своем месте и маркируеться

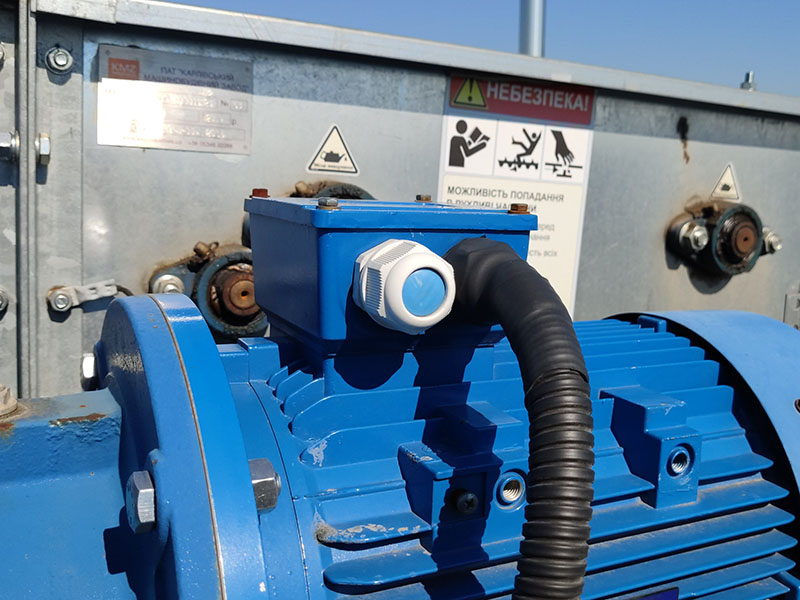

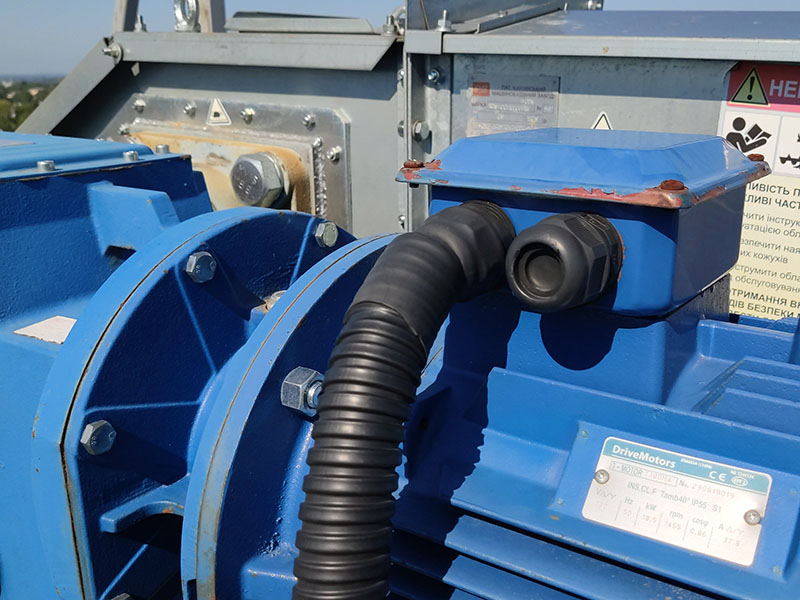

Подключение электрооборудования

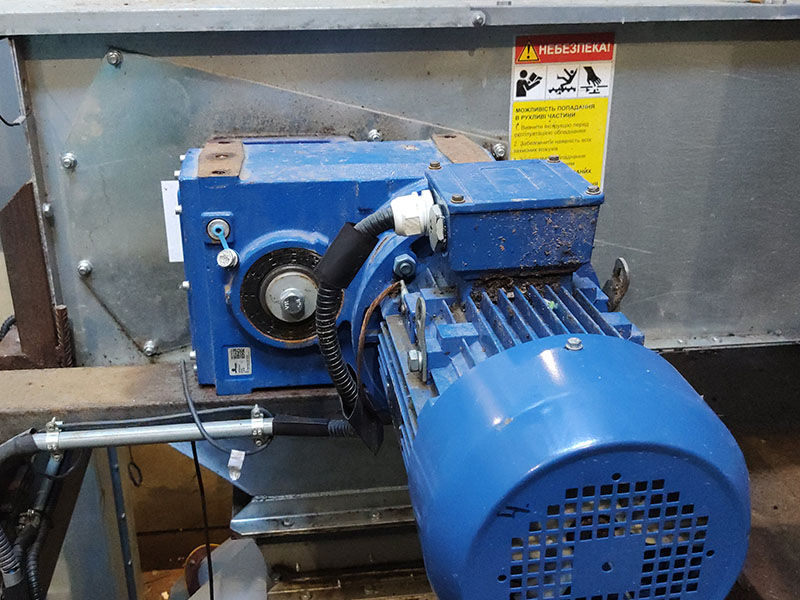

Параллельно с этим всем идет активное подключение насосного оборудования

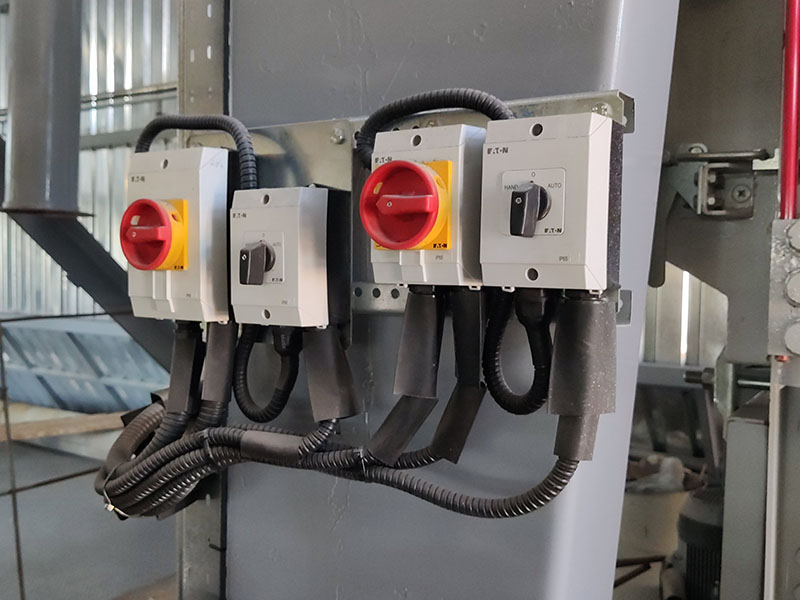

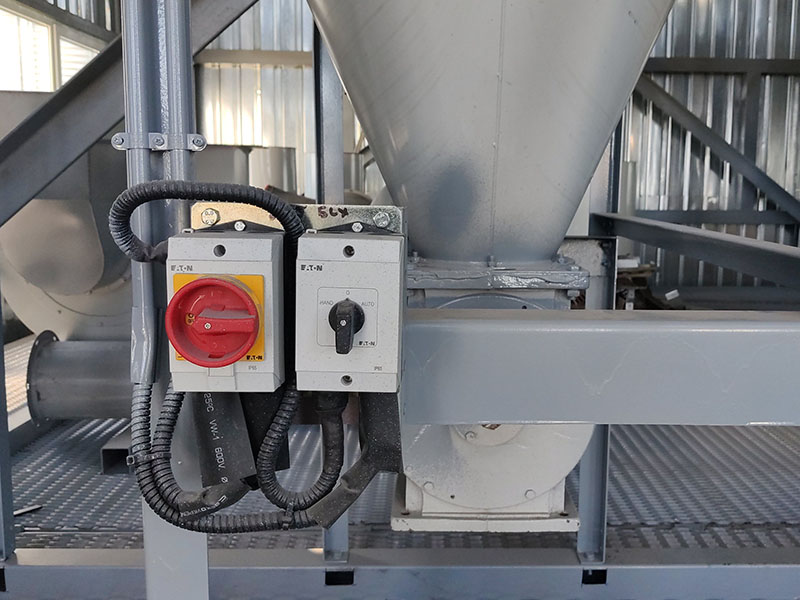

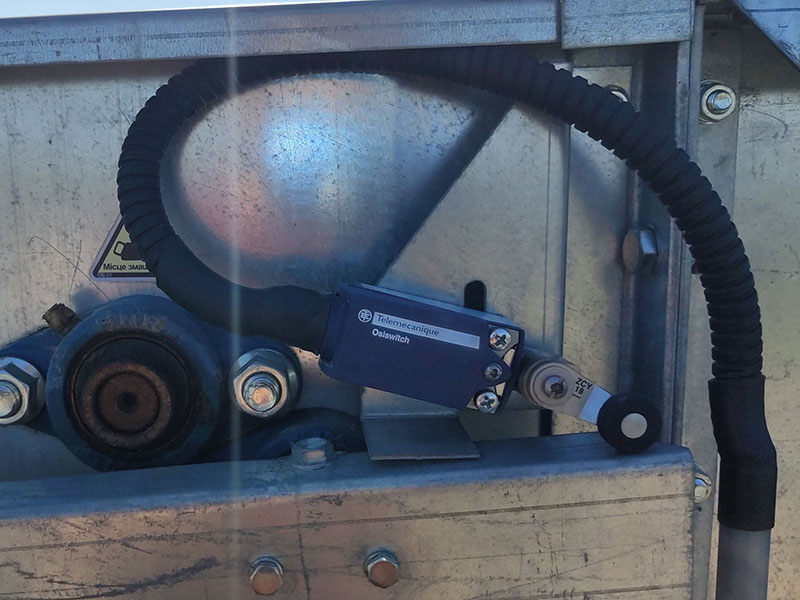

Выключатели, переключатели и распределительные устройства

А также выключателей, переключателей, коробок, распределительный и защитных, а также других устройств

Распределительные щиты

Подключение к распределительным щитам

Система освещения и молниезащиты

Подключение системы освещения и систем молниезащиты

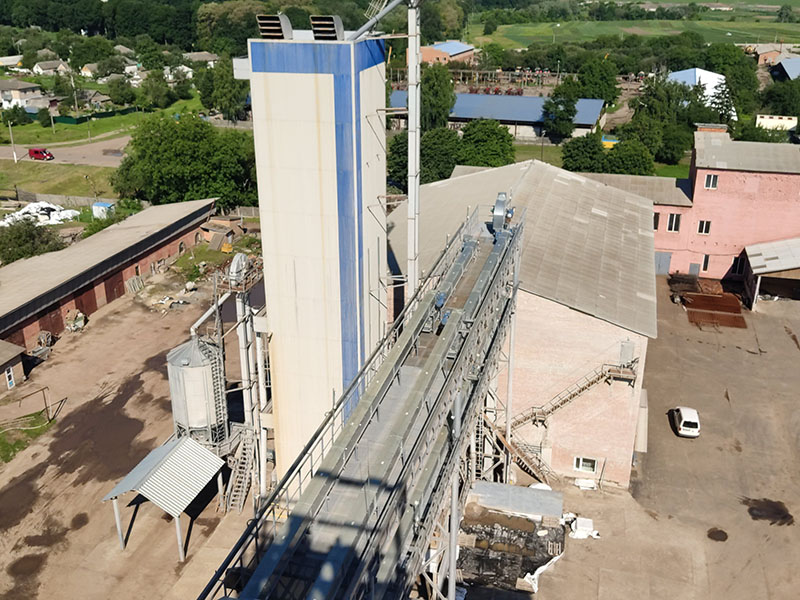

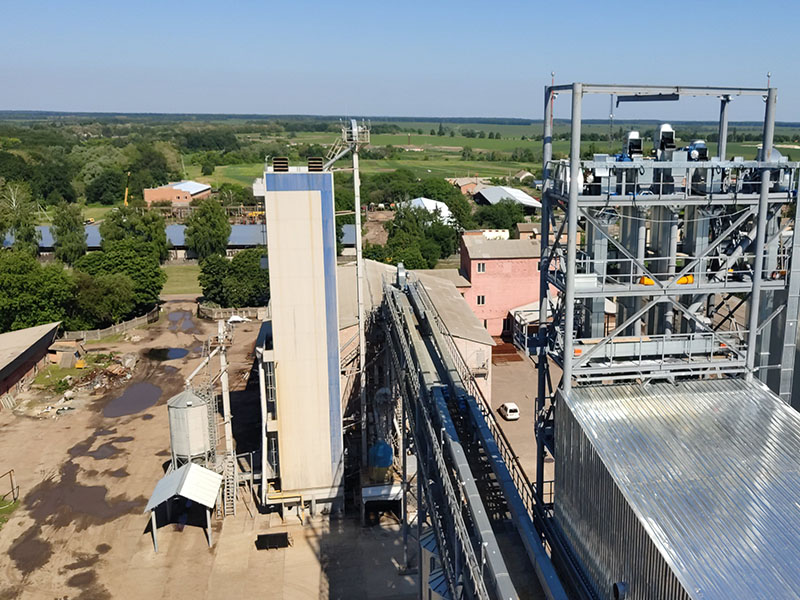

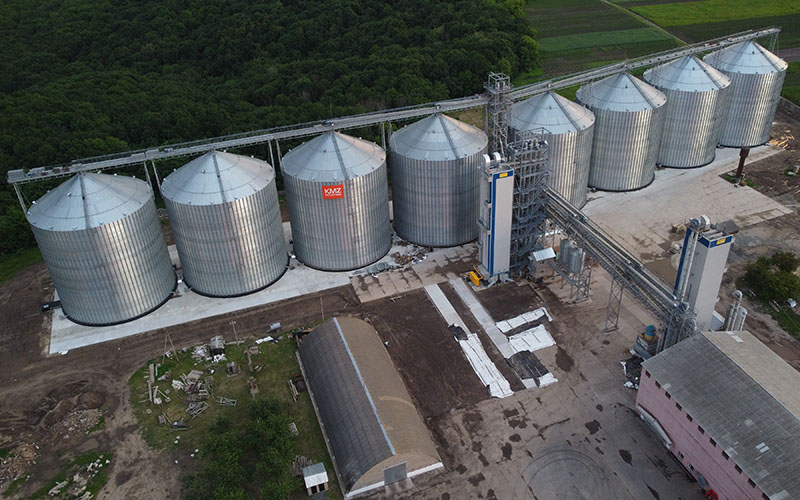

Вид с птичьего полета
Комплексные электромонтажные работы итальянской зерносушилки BONFANTI здесь

Объем выполненных работ :

  • Монтаж электроснабжения и автоматизации элеватора первой, второй и третьей очереди.
  • Электромонтаж зерносушилки BONFANTI.
  • Электромонтаж системы термометрии силосов хранения (ТЭМИКС).
  • Молниезащита и уравнивания потенциалов.

Заключение:

Компанией ООО "Югов-Проект" был реализован проект по комплексной автоматизации элеватора для компании СООО «Батькивщина» мощностью хранения 129 000 тонн.
