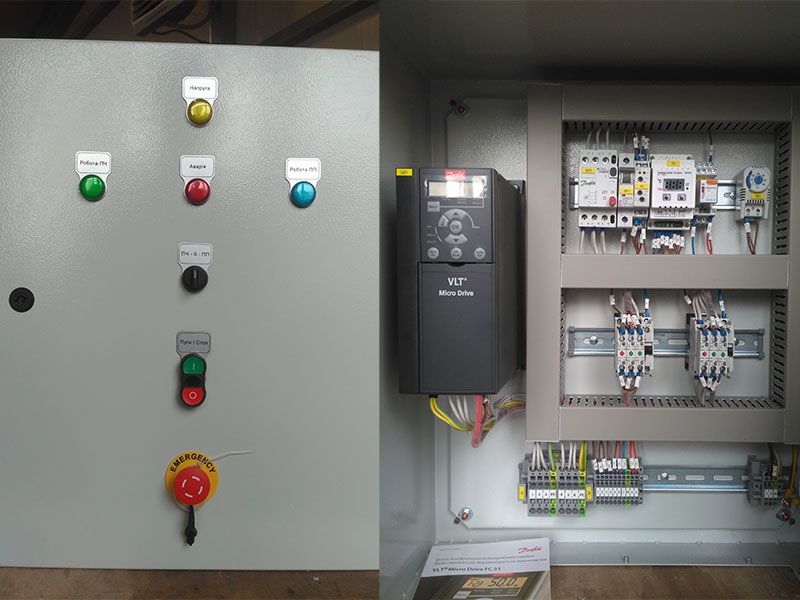

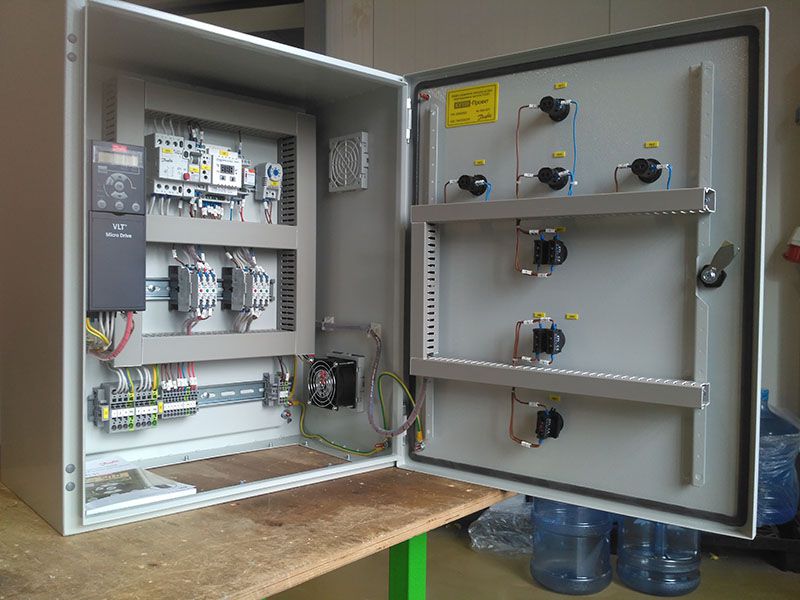

Шкаф управления автоматического управления электродвигателем (01.2020)

Период: 01.01.2020 - 14.01.2020
Цель: Спроектировать насосную систему автоматического управления электродвигателем

Схема управления насосным агрегатом с электрическим двигателем мощностью 7,5 кВт

Система автоматического управления электродвигателем 7,5 кВт представляет собой универсальную разработку спроектированную специально для управления насосным агрегатом с использованием частотного преобразователя производства концерна Danfoss.

ШУ - шкаф управления большинство насосных инженерных систем характеризуется неравномерностью расходы с течением времени, отсюда возникает значительная разница между пиковой и фактической нагрузкой. Поэтому шкаф управления, реализует метод регулирования частоты вращения вала электродвигателя, обеспечивает оптимальную работу всего насоса. При переходе на более низкую частоту вращения, осуществляется автоматический переход на новую кривую мощности с более низкими абсолютными значениями. Таким образом, уменьшается потребляемая мощность насоса и поддерживается постоянное давление (перепад давления) в системе. Для этого шкаф комплектуется датчиком давления Danfoss MBS 1700.


Шкаф управления предназначен для:

  • автоматического (по внешнему сигналу от аналогового или дискретного датчика), дистанционного (с диспетчерского пункта, кнопочного поста) и ручного (с панели управления на дверце щита или LCP панели частотного преобразователя) управления электрическим двигателем в составе насосного агрегата.


Схема обеспечивает:

  • плавный запуск и остановку электродвигателя;
  • управления частотой и направлением вращения вала трехфазного электродвигателя с помощью индивидуального частотного привода;
  • ручное управление скоростью,
  • возможность работы прямым пуском в обход преобразователя частоты в случае неисправности последнего,
  • защита электродвигателя от перегрузки, от короткого замыкания,
  • сигнализацию наличия напряжения, рооботы двигателя и аварийных состояний,
  • индикацию скорости вращения двигателя - возможность изменения настроек параметров частотного преобразователя,
  • автоматическое поддержание температуры внутри шкафа.


Основные технические характеристики:

  • Напряжение питания - 400В, 50Гц
  • Номинальная мощность - 7,5 кВт
  • Габаритные размеры (ШхВхГ) - 600х800х320мм
  • Масса - 40 кг
  • Температура окружающей среды - 10 ... + 40 °C
  • Степень защиты ИР54
