Шкаф управления насосами КНС (03.2016)

   Расположение: г. Сумы
Период: 04.03.2016 - 15.12.2018
Цель: Согласно технической документации спроектировать и разработать шкаф управления насосами кнс
Інженери компанії «Югов-Проект» спроектували і розробили на замовлення Шафа управління насосами КНС, який забезпечує контроль роботи, управління та захист насосного обладнання. Автоматизація КНС є управління насосами каналізаційно-насосної станції за допомогою шафи управління КНС.

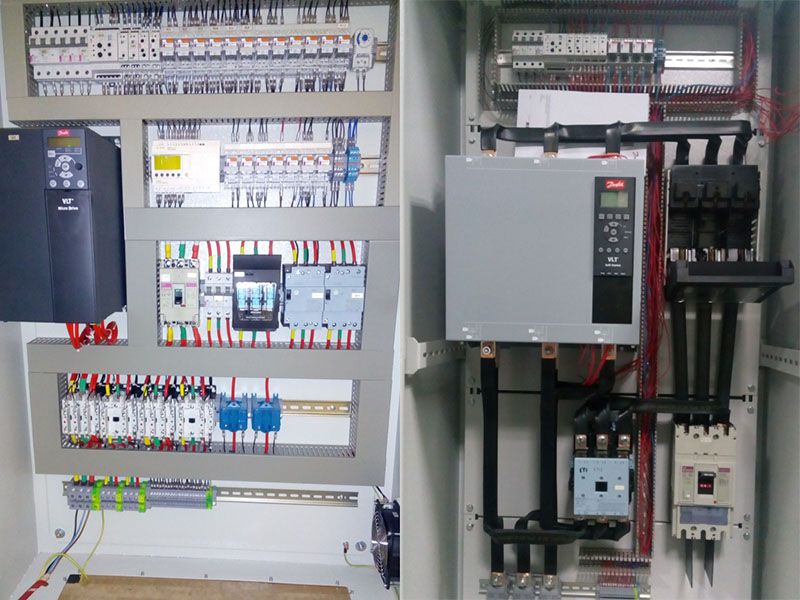

До складу шафи управління входять:

  • інформаційна панель для візуального контролю;
  • захисна і комутаційна апаратура;
  • пристрій плавного пуску Danfoss MCD 500 потужністю 132 кВт.

На панелі:

  • відображаються параметри поточного стану обладнання;
  • є аварійний індикатор;
  • є індикатор позаштатних ситуацій, інформує про виникнення проблем під час експлуатації.

У силовій частині панелі управління шафи каналізаційної насосної станції передбачається система плавної зупинки та пуску c допомогою MCD 500 132 кВт, автоматичне підключення резервного живлення, обігрів панелі, вентиляція.
Дане рішення є традиційним варіантом виконання. На вимогу замовника функціональне рішення панелі управління коригується (можуть бути додані або прибрані деякі функції).
Схема управління шаф насосами КНС може бути ручною або автоматичною. В ручному варіанті управління виконується з лицьової панелі, стан датчиків рівня насосів ігнорується. Ручний режим управління використовується тоді, коли проводяться пусконалагоджувальні роботи, або в разі необхідності спорожнення резервуарів. Автоматичний режим управління передбачає використання зовнішніх сигналів, які відображають рівень рідини в резервуарах - це датчики, поплавці, електроди.
