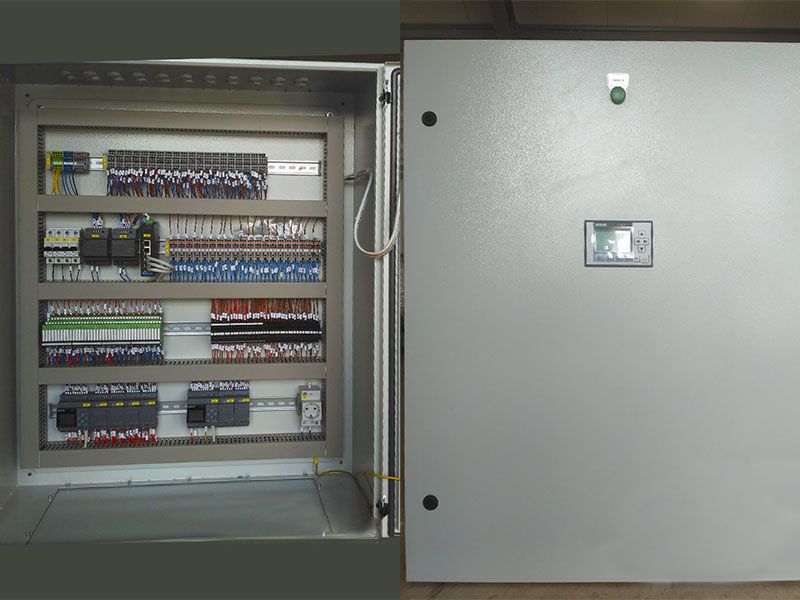

Шкаф управления доступом в чистые помещения (08.2019)

   Расположение: г. Киев, улица Кирилловская, 63
Период: 23.08.2019 - 24.08.2019
Цель: Реализована задача по созданию системы автоматического и ручного управления доступом в чистые помещения
В чистых помещениях предусмотрен специальный микроклимат в соответствии с международными и государственными стандартами, где происходит контроль концентрации аэрозольных частиц, достижение минимального содержание пыли и многих необходимых параметров. Это достигается созданием избыточного давления в помещении за счет дисбаланса приточного и вытяжного воздуха. Для соблюдения всех параметров требуется сократить до необходимого минимума возможность инфильтрации воздуха. Разработанная система предусматривает контроль и ограничение доступа в чистые помещения, тем самым обеспечивает стерильность и качество в производстве лекарств. Проектная документация разработана согласно техническому заданию Клиента, с учетом всех пожеланий. Устройство реализовано на основе металлоконструкции (корпуса) немецкой компании Rittal с использованием качественных компонентов.


Шкаф управления, предназначенный для автоматического и ручного управления доступом в чистые помещения, выполняет: следующие функции:

  • блокировку замков дверей чистых помещений;
  • световую индикацию состояния блокировки дверей по месту;
  • возможность работы прямым пуском в обход преобразователя частоты в случае неисправности последнего;
  • защита электродвигателя насоса от перегрузки, от короткого замыкания;
  • защита насоса от сухого хода;
  • сигнализацию наличия напряжения, работы насоса и аварийных состояний;
  • индикацию давления и скорости вращения насоса;
  • возможность изменения настроек параметров автоматического регулирования и защиты частотного преобразователя.
  • для исключения перегрева встроенной аппаратуры, внутри шкафа управления предусмотрена схема автоматического поддержания температуры за счет встроенного вентилятора охлаждения.


Основные технические характеристики:

  • Напряжение питания - 230В, 50Гц
  • Номинальная мощность - 0,1 кВт
  • Габаритные размеры (Ш×В×Г) - 800×1000×320 мм
  • Масса - 32 кг
  • Температура эксплуатации - + 5 ÷ 40 ̐С
  • Степень защиты от воздействия окружающей среды - IP54
