Электронные терморегуляторы и отопительные элементы Danfoss

• Терморегулятор Danfoss Eco™ работает с технологией Bluetooth, так что теперь можно контролировать свои радиаторы со смартфона с помощью специальной программы. Если вы хотите настроить терморегулятор Danfoss Eco™ вручную, можно установить нужную температуру с помощью маховика.
• Защита обмена данными между вашим смартфоном и Danfoss Eco™ осуществляется по самому высокому уровню безопасности путем постоянных мониторингов и усовершенствований наших технических и организационных мер безопасности.

Преимущества

• Легкий контроль дома каждого отдельного радиатора с помощью специальной программы на смартфоне с технологией Bluetooth;
• Экономия до 30% энергии благодаря прогрессивной программе регулирования отопления;
• Низкий уровень шума <30 дБ.

Термостатические элементы

• Радиаторные терморегуляторы Danfoss помогают людям обеспечить комфорт в собственных домах, поддерживая желаемую температуру помещения отдельно в каждой комнате и помогая снизить потребление энергии.
• Они могут сэкономить примерно 20% энергии по сравнению с клапанами с ручным управлением благодаря использованию преимуществ бесплатного тепла и постоянной температуре помещения.
• Мы предлагаем большой ассортимент радиаторных терморегуляторов крепкой конструкции, разработанных для использования в бытовых условиях для повышения уровня комфорта и экономии энергии.

Преимущества

• Обеспечение оптимального комфорта дома в каждой комнате.
• Единственный в мире радиаторный терморегулятор с газонаполненным термостатическим элементом: один из секретов более чем 20-летнего срока эксплуатации радиаторного терморегулятора заключается в использовании наполненных газом и изготовленных с большой точностью термостатических элементов. В отличие от наполнителей других типов газ сохраняет регулирующие и реакционные свойства.

Радиаторный терморегулятор, Что такое радиаторный терморегулятор

• Радиаторный терморегулятор — автоматический регулятор прямого действия, предназначенный для поддержания на заданном уровне температуры воздуха в помещении путем изменения теплоотдачи установленного в нем местного отопительного прибора системы водяного отопления здания.

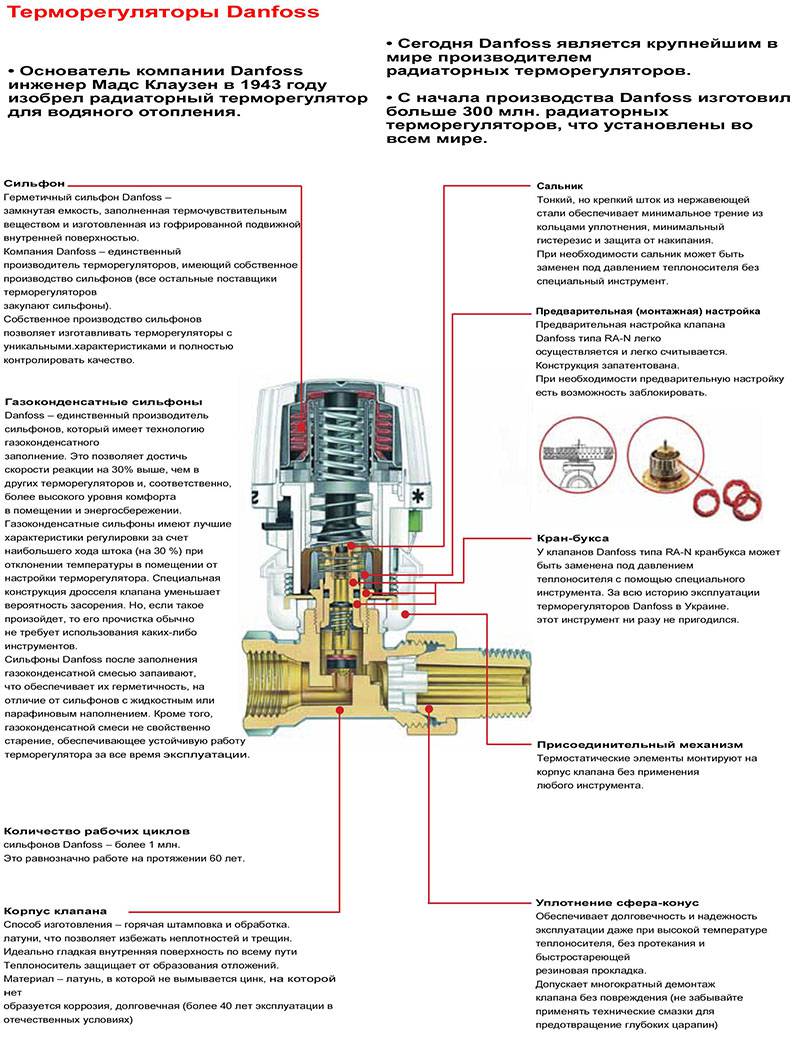

• Терморегулятор типа RTD фирмы «Данфосс» представляет собой сочетание двух частей: регулирующего клапана и автоматического термостатического элемента (рис. 2). Регулирующий клапан монтируется на трубопроводе, подающем воду к отопительному прибору, а на клапан устанавливается термостатический элемент.

Устройство и принцип действия термостатического элемента

• Термоэлемент является основным устройством автоматического регулирования. Внутри термоэлемента серии RTD находится замкнутая гофрированная емкость — сильфон, который связан через шток термоэлемента с золотником регулирующего клапана.
• Сильфон заполнен газообразным веществом, меняющим свое агрегатное состояние под воздействием изменения температуры воздуха в помещении.
• При снижении температуры воздуха газ в сильфоне начинает конденсироваться, объем и давление газообразной составляющей уменьшаются, сильфон растягивается перемещая шток и золотник клапана в сторону открытия.
• Количество воды, проходящей через отопительный прибор, увеличивается, температура воздуха повышается.
• Когда температура воздуха начинает превосходить заданную величину, жидкая фаза испаряется, объем газа и его давление увеличиваются, сильфон сжимается, перемещая шток с золотником в сторону закрытия клапана.
• Радиаторные терморегуляторы с газозаполненным термостатическим элементом (газовые) изготавливаются только фирмой «Данфосс».

Это уникальное техническое решение запатентовано фирмой и имеет ряд бесспорных преимуществ:

• Производство сильфонов осуществляется непосредственно на заводах фирмы «Данфосс».
• Малая тепловая инерционность сильфона позволяет быстро реагировать на изменение температуры воздуха и за счет этого использовать для отопления до 85% «бесплатных» теплопоступлений в помещения.
• Увеличенный ход штока обеспечивает высокие характеристики регулирования.
• Устойчивые во времени свойства заполнения сильфона гарантируют качественную работу терморегулятора в течение длительного срока эксплуатации (более 20 лет).
• Каждому значению температуры воздуха соответствует вполне определенное давление газа в сильфоне, которое уравновешивается усилием настроечной пружины.
• Меняя усилие сжатия пружины, можно настраивать терморегулятор на поддержание той или иной температуры воздуха.
• Температура настройки отражена на шкале вращающейся настроечной рукоятки термоэлемента.
• Диапазон настройки термоэлемента лежит в пределах от 6 до 21, 26 или 28 °С в зависимости от его модификации.
• Температура на шкале термоэлемента указана в виде индексов, примерные соотношения которых с реальными значениями температуры. Эти индексы предназначены только для ориентировочного руководства, так как реальная температура зависит от условий размещения радиаторного терморегулятора.
• Для установления нужной температуры достаточно повернуть настроечную рукоятку до совмещения соответствующего индекса на ней с цветной меткой или стрелкой на корпусе термоэлемента.
• Сильфонная система с пружиной обеспечивает пропорциональное регулирование температуры воздуха в пределах так называемой зоны пропорциональности Хр, которая показывает, насколько должна повыситься температура воздуха в помещении относительно заданной величины, чтобы золотник клапана терморегулятора переместился от расчетного открытого положения до закрытого.
• В соответствии с европейским и российским стандартами зона пропорциональности терморегулятора должна быть равна 2 °С (Хр = 2 °С).
• Это означает, что клапан радиаторного терморегулятора закрывается при температуре воздуха в помещении, превышающей на 2 °С установленное на его шкале значение. Например, если по шкале задана температура 18 °С, то терморегулятор будет поддерживать температуру воздуха в помещении в диапазоне от 18 до 20 °С в зависимости от фактической потребности в теплоте.

Фирма «Данфосс» предлагает целый ряд «газовых» термостатических элементов серии RTD:

• а) со встроенным датчиком, в роли которого выступает «сильфон» термоэлемента, и диапазоном температурной настройки 6–26 °С. Они применяются в том случае, если отопительный прибор размещен в открытом месте — на стене и ось термоэлемента расположена горизонтально;
• б) с дистанционным датчиком и диапазоном температурной настройки 6–26 °С. Дистанционный датчик представляет собой термобаллон, который соединен с сильфоном термоэлемента тонкой капиллярной трубкой длиной 2 м. Трубка наматывается на термобаллон и при монтаже датчика принимает нужную длину. Данные термоэлементыустанавливаются на клапаны терморегуляторов, размещенных в ограниченных для свободного теплообмена условиях (отопительный прибор в глубокой нише, закрыт глухими шторами или мебелью);
• в) со встроенным датчиком и диапазоном температурной настройки 6–21 °С (отличаются словом «MAX» на торце термоэлемента). Обычно применяются в системах отопления зданий массовой жилищной застройки при оплате жильцами за тепловую энергию по нормативу;
• г) со встроенным датчиком, диапазоном температурной настройки 6–26 °С и защитным кожухом, предохраняющим термоэлемент от перенастройки и несанкционированного демонтажа. Предназначены для оснащения терморегуляторов в системах отопления зданий с массовым скоплением случайных людей (магазины, школы, поликлиники и т.п.);
• д) дистанционного управления с диапазоном температурной настройки 8–28 °С. Размещаются на некотором расстоянии от регулирующего клапана терморегулятора и соединяются капиллярной трубкой разной длины (в зависимости от модели термоэлемента) с нажимным устройством, закрепляемым на клапане. Используются в случаях отсутствия доступа к клапану терморегулятора, а также для удобства управления терморегулятором.
• Термостатические элементы а), б), г) и д) имеют скрытые от пользователя ограничители пределов температурной настройки как сверху, так и снизу. Кроме этого, термоэлементы а) и б) снабжены устройством, которое позволяет пользователю запомнить текущую настройку термоэлемента для ее восстановления после временного изменения.

Термоэлементы RTD — универсальное оборудование.

• Их можно комбинировать с любыми регулирующими клапанами RTD.
• Термоэлементы крепятся на клапане с помощью металлической соединительной гайки. Гайка может быть зафиксирована на клапане заостренными винтами, которые заказываются и поставляются отдельно.
• С 2002 г. производятся «газовые» термостатические элементы новой серии RTD Inovaт — со встроенным и дистанционным датчиком.
• Эти термоэлементы нового дизайна, который гармонично подходит для радиаторов различных оттенков окраски. За необыкновенный дизайн данный термоэлемент был отмечен премией «Золотой инсталлятор».
• Выбор модификации термостатического элемента производится в зависимости от назначения здания, типа отопительных приборов, характера их размещения и т.д.
• При этом возможно использование в одной системе отопления разных термоэлементов.
• Поэтому клапаны терморегуляторов и термостатические элементы специфицируются и заказываются раздельно.
• Для клапанов терморегуляторов, встроенных в конструкции отопительных приборов, как правило, предназначаются специальные версии термоэлементов (RTD-R, RTS-K, RTD-R Inovaтм, RTS-K Everisтм), выбор которых зависит от типа прибора.
• Фирма «Данфосс» также предлагает специальные версии термоэлементов со встроенным программируемым таймером, с помощью которого можно автоматически перенастраивать термоэлемент на поддержание различных температур воздуха в помещении по часам суток.
